    БЮРЕТКИ

    БЮРЕТКИ – градуированные мерные сосуды для приливания стандартного раствора к титруемому раствору. Первым их применил французский химик и физик Жозеф Луи Гей-Люссак. Он же в 1824 ввел термин «бюретка» (от французского burette – склянка).

    Внешне бюретка Лей-Люссака вызывает ассоциации с чайником: к ее длинному цилиндрическому градуированному телу прилегает столь же длинная, идущая снизу вверх, отводная трубка с отогнутым концом, как носик чайника (рис. 1).

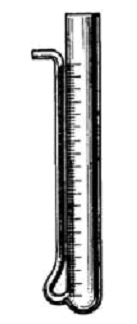

    Рис. 1. БЮРЕТКА ГЕЙ-ЛЮССАКА

    Для титрования бюретку надо было наклонять, прижимая верхнее отверстие пальцем, и, регулируя плотность нажима, приливать раствор через носик в титровальный стакан. Из-за наличия отводной трубки бюретка Гей-Люссака легко ломалась. Кроме того, ее сложно было градуировать. Необходимость управлять бюреткой с помощью подушечки пальца приводила к относительной грубости дозирования титровального раствора, что снижало точность анализа. Все это стало причиной того, что бюретка Гей-Люссака просуществовала лишь около 30 лет.

    В 1840-е было сделано несколько попыток сконструировать бюретку со стеклянным или медным краном. Однако медь небезразлична к аналитическим растворам, а стеклянные краны в то время не умели делать так, чтобы бюретка не подтекала. Кроме того, растворы щелочей быстро повреждали применявшееся для приборов стекло, и краны выходили из строя.

    В эти же годы немецкий химик и фармацевт Карл Фридрих Мор (1806–1879), понимавший, сколь существенно для титриметрических методов точное измерение израсходованного объема, изобрел знаменитый зажим (рис. 2), радикально изменил форму бюретки, придав ей современный вид, и способ ее использования, а также придумал устройство для градуировки бюреток делениями по 0,1 мл.

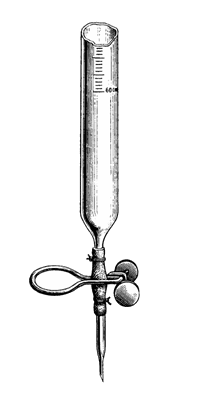

          Рис. 2. ЗАЖИМ МОРА

    Он же изготовил и более надежный стеклянный кран. Несколько позже немецкий химик Роберт Вильгельм Бунзен придумал остроумное и простое приспособление – затвор в виде шарика в резиновой трубке. Жидкость из бюретки с таким затвором вытекает при нажатии пальцами на верхнюю часть шарика.

    Бюретки с резиновой трубкой можно применять для щелочных растворов. Однако резиновая трубка в начале и в конце выливания растягивается в разной степени, что вносит дополнительную погрешность в измерении. Поэтому для точного анализа используют бюретки со стеклянными кранами.

    Единицей объема служит кубический сантиметр (см3) или миллилитр (мл). Температура, при которой из бюретки выливается номинальный объем, равна 20° С.

    Для бюреток установлено два класса точности: класс А для более высокого уровня и класс Б для более низкого уровня. Для класса Б предельная ошибка определения объема не должна превышать минимального деления шкалы (0,001 мл для бюреток емкостью 1 мл, 0,2 мл для бюреток емкостью 100 мл). Для класса А она вдвое ниже.

    Бюретки должны быть изготовлены из стекла с подходящими химическими и термическими свойствами, не должны иметь заметных дефектов и внутреннего напряжения. Если у бюретки нет устройства для заполнения, ее верх должен плавно заканчиваться усиленной кромкой или бортиком и образовывать прямой угол с осью бюретки. Такую бюретку заполняют раствором через воронку. Некоторые бюретки имеют наверху цилиндрическую чашку.

    Кран и носик во всех бюретках класса А образуют единое целое. Носик может быть соединен с муфтой крана или являться частью керна крана (рис. 3).

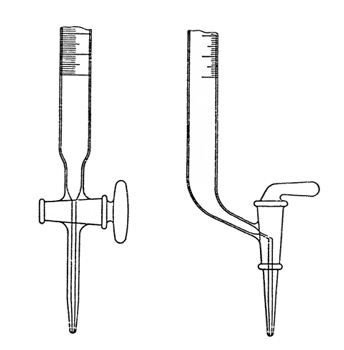

          Рис. 3. НОСИК, соединенный с муфтой крана (слева) и носик, являющийся частью керна крана (справа)

    Для бюреток класса Б также предпочтителен цельный носик, однако, это не обязательно. Обычно используются краны, изготовленные целиком из стекла; допустимы и краны из подходящего пластического материала. Носик изготавливают из толстостенного капилляра в форме гладкого конуса. Если носик образует с бюреткой единое целое, он не должен иметь в области соединения впадин, в которых могут задерживаться пузырьки воздуха.

    Для определения уровня жидкости в бюретке ее мениск устанавливают так, чтобы плоскость верхнего края или центра линии градуировки совпадала с нижней точкой мениска; линия взгляда при этом должна находиться в той же плоскости (рис. 4).

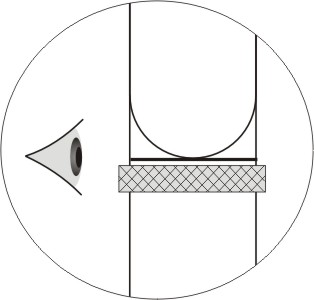

          Рис. 4. ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ МЕНИСКА

    Так как у бюреток линии градуировки занимают только часть окружности трубки, для правильного отсчета уровня раствора в бюретке иногда используют различные приспособления, например, помещают позади бюретки белый или темный фон.

    Бюретку наполняют жидкостью на несколько миллиметров выше нулевой линии и устанавливают опускающийся мениск на этой линии. Каплю, оставшуюся на носике, удалите прикосновением стеклянного сосуда. Во время выливания нельзя касаться носиком бюретки стенки приемного сосуда. Каплю, оставшуюся на носике после завершения выливания, добавляют к вылившемуся объему прикосновением к внутренней стороне приемного сосуда. Если для бюретки не установлено время ожидания, дожидаться стекания жидкости, оставшейся на стенках, не нужно. Время выливания не должно превышать 45 с для бюреток объемом 1 мл, 100 с для бюреток объемом 100 мл. Для некоторых бюреток класса А установлено время ожидания 30 с. В таком случае его необходимо выждать до считывания окончательного показания.

    На каждой бюретке должны находится следующие надписи:

    а) символ «см3» или «мл», показывающий единицы объема, в которых градуирована бюретка;

    б) надпись «20° С», показывающая температуру, при которой она градуирована;

    в) буквы «Ex», показывающие, что из бюретки выливается указанная емкость;

    г) буква, показывающая класс точности, к которому отнесена бюретка;

    д) имя или знак изготовителя и/или продавца;

    е) время ожидания, если оно задано, в виде «Ex + 30 s»;

    На бюретках могут быть указаны пределы ошибки определения объема, например, в виде надписи «±... мл».

    Елена Савинкина

    Литература

    Становление химии как науки. Всеобщая история химии. – М., Наука, 1983
    International standard ISO 385/1, Laboratory glassware – Burettes – Part 1: General requirements, First edition 1984-10-15
    International standard ISO 385/2, Laboratory glassware – Burettes – Part 2: Burettes for which no waiting tome is specified, First edition 1984-10-15
    International standard ISO 385/3, Laboratory glassware – Burettes – Part 3: Burettes for which a waiting time of 30 s is specified, First edition 1984-10-15
    Степин Б.Д. Техника лабораторного эксперимента в химии. – М., Химия, 1999
