    ГРАДУИРОВАННЫЕ МЕРНЫЕ ЦИЛИНДРЫ

    ГРАДУИРОВАННЫЕ МЕРНЫЕ ЦИЛИНДРЫ. Первый мерный цилиндр был изготовлен в начале 19 в. французским химиком-технологом Франсуа Антуаном Анри Декруазилем (1751–1825). Для определения щелочности поташа титрованием разбавленной серной кислотой он использовал запаянную с одного конца градуированную трубку диаметром 14–16 мм и длиной 200–220 мм. Трубка имела 18 крупных делений, каждое из которых было подразделено на пять мелких. Декруазиль назвал ее алкалиметром («щелочемером»), оговорив, что она с тем же успехом может применяться для определения кислоты.

    Современные мерные цилиндры – цилиндрические сосуды различной вместимости с нанесенными на наружной стенке делениями, указывающими объем в кубических сантиметрах или миллилитрах. Обычно используются цилиндры емкостью от 5 до 2000 мл. Цилиндры имеют или носик, или круглую горловину с подогнанной пробкой.

    Точность градуированных цилиндров ниже, чем мерной стеклянной посуды, предназначенной для аналитических целей. Ошибка в определении объема обычно равна наименьшему делению шкалы (например, 0,1 мл для цилиндров емкостью 5 мл и 20 мл для цилиндров емкостью 2000 мл).

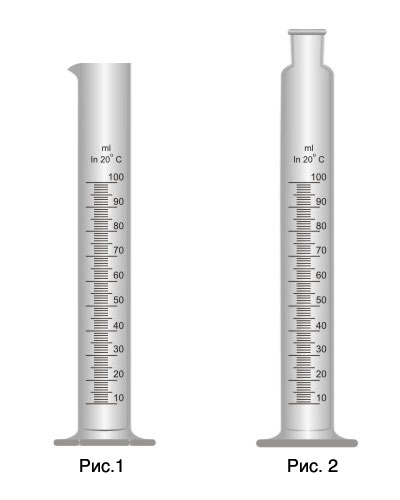

          Рис. 1. Общий вид мерного цилиндра с носиком и основанием шестиугольной формы.Рис. 2. Общий вид мерного цилиндра с пробкой и основанием круглой формы.

    Мерные цилиндры калибруют на наливание. Емкость, соответствующая любой линии градуировки, определяется как объем воды, содержащийся в цилиндре, когда он наполнен до этой линии градуировки. Все измерения проводят при 20° С.

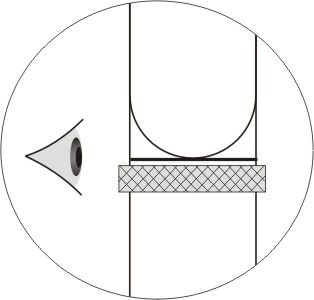

    Чтобы отмерить необходимый объем жидкости, ее наливают в мерный цилиндр до тех пор, пока нижняя точка мениска не достигнет уровня нужного деления. При этом линия взгляда должна находиться на этом же уровне.

          ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ МЕНИСКА

    Цилиндры изготавливают из стекла с подходящими химическими и термическими свойствами. Иногда используют прозрачный полиэтилен или полипропилен.

    Мерный цилиндр имеет основание из стекла или пластикового материала, оно может быть круглым или иметь другую форму, например, шестиугольную. За счет этого цилиндр стоит на ровной поверхности вертикально без качания или вращения. Пустой цилиндр не должен падать, если он находится на поверхности, наклоненной под углом 15° к горизонтали.

    Носик позволяет выливать содержимое цилиндра узкой струйкой так, чтобы жидкость не проливалась и не стекала по внешней поверхности цилиндра. Если нужно измерить объемы летучих кислот, органических растворителей или жидких растворов газов, пользуются мерными цилиндрами с притертыми стеклянными пробками или пробками из пластмассы (фторопласта, полиэтилена)

    На каждом цилиндре есть надписи, указывающие единицу объема («см3» или «мл») и температуру, при которой необходимо проводить измерения («20° С»). Буквы «In» показывают, что емкость цилиндра определяется при наливании жидкости. В случае цилиндра со стандартной взаимозаменяемой пробкой, ее размер пишут и на цилиндре и на пробке. Приводится также имя или знак изготовителя и/или продавца.

    Елена Савинкина

    Литература Становление химии как науки. Всеобщая история химии. – М., Наука, 1983
    Graduated measuring cylinders, Laboratory glassware, Draft International Standard ISO/DIS 4788, Forth edition 1998-07-01
    Степин Б.Д. Техника лабораторного эксперимента в химии. – М., Химия, 1999
