БАРОМЕТР

БАРОМЕТР, прибор для измерения давления атмосферного воздуха. Давление есть сила, действующая на единицу площади поверхности. Земная атмосфера, простирающаяся на сотни километров вверх, оказывает давление на поверхность Земли; барометр и служит для измерения этого давления. Атмосферное, или барометрическое, давление измеряется в миллиметрах ртутного столба и в паскалях (см. ниже).

Изменения атмосферного давления, как правило, бывают связаны с изменениями погодных условий. Давление обычно падает перед ненастьем, а его повышение предвещает хорошую погоду. Отмечая на карте изменения давления, можно определять направление ветров и перемещение циклонов. Линии равного давления называются изобарами от греч. isos (равный) и baros (тяжесть). Барометры были приспособлены для измерения высоты, так как давление атмосферного воздуха уменьшается с увеличением высоты над уровнем моря. Такими приборами (альтиметрами) оборудуются самолеты, их берут с собой альпинисты.

Существуют два основных типа барометров – ртутный и анероид. Ртутный барометр более точен и надежен, чем анероид. Анероид же более компактен и удобен, его можно сделать карманным.

Ртутный барометр.

Ртутный барометр показывает атмосферное давление как высоту ртутного столба, которую можно измерить по прикрепленной рядом шкале. В простейшем виде (рис. 1) он представляет собой наполненную ртутью стеклянную трубку длиной ок. 80 см, запаянную на одном конце и открытую с другого, погруженную открытым концом в чашку (иногда называемую цистерной) со ртутью. В барометрической трубке нет воздуха, и пространство в ее верхней части называется торричеллиевой пустотой.

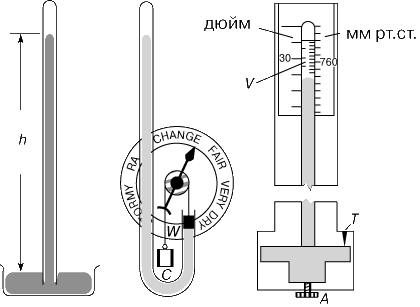

      Рис. 1. РТУТНЫЙ БАРОМЕТР. Простейший ртутный барометр (слева) представляет собой наполненную ртутью стеклянную трубку, опущенную открытым концом в чашку со ртутью. Ртуть в трубке поднимается и опускается в соответствии с изменениями погодных условий. В сифонном барометре (посередине) изменения уровня ртути в открытом конце трубки посредством грузика W с противовесом C передаются стрелке, которая указывает на надписи круговой шкалы, предсказывающие погоду. Барометр Фортина (справа) – это чашечный барометр, в котором нуль шкалы устанавливается путем вращения винта А до соприкосновения костяного острия T c поверхностью ртути; для более точного отсчета по шкале предусмотрен верньер (нониус).

Чтобы сделать ртутный барометр, нужно сначала наполнить трубку ртутью. Затем, закрыв открытый конец трубки, погрузить его в ртуть, находящуюся в чашке. Стоит отнять преграду с погруженного конца трубки, как ртуть в трубке опустится настолько, что давление ее столба уравновесится атмосферным давлением, действующим на поверхность ртути в чашке. После этого атмосферное давление можно измерить как высоту h столба ртути, который оно уравновешивает. При изменении атмосферного давления высота столба будет изменяться. Среднее атмосферное давление равно 760 мм рт.ст. (1 мм рт.ст. = 133,3 Па).

Анероид.

В анероиде (рис. 2) жидкости нет (греч. «анероид» – «безводный»). Он показывает атмосферное давление, действующее на гофрированную тонкостенную металлическую коробку, в которой создано разрежение. При понижении атмосферного давления коробка слегка расширяется, а при повышении – сжимается и воздействует на прикрепленную к ней пружину. На практике часто используется несколько (до десяти) анероидных коробок, соединенных последовательно, и имеется рычажная передаточная система, которая поворачивает стрелку, движущуюся по круговой шкале, проградуированной по ртутному барометру. Как и у сифонного ртутного барометра (рис. 1), на шкале анероида могут быть сделаны надписи («дождь», «переменно», «ясно», «очень сухо»), указывающие на погодные условия.

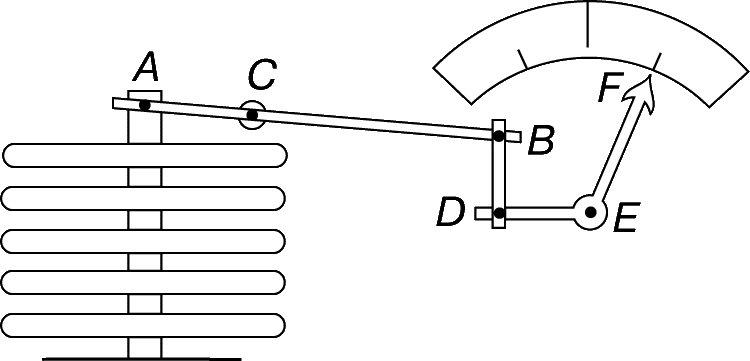

      Рис. 2. АНЕРОИД. Чувствительным элементом анероида служит гибкая герметическая металлическая коробка (сильфон), расширяющаяся или сжимающаяся под действием атмосферного давления. В приборе обычно предусматриваются несколько анероидных коробок, снабженных рычажной передачей, которая перемещает стрелку по круговой шкале. На схеме AB – рычаг, поворачивающийся относительно шарнирной опоры C, а DEF – коленчатый рычаг с шарнирной опорой E.

Анероид меньше ртутного барометра, и его показания легче снимать. Им можно пользоваться в экспедиционных условиях, на морских судах, самолетах и пр. Если к его стрелке прикрепить перо, то он будет записывать показания. Такие барографы, т.е. анероиды, регистрирующие барометрическое давление, имеются на всех метеостанциях.

Литература

Кедроливанский В.Н., Стернзат М.С. Метеорологические приборы. Л., 1953
Гаевский Н.А. Техника измерений давления. М., 1970
Осадчий Е.П. Проектирование датчиков для измерения механических величин. М., 1979
Федяков Е.М. и др. Измерения переменных давлений. М., 1982
