    БЛОКИ И ПОЛИСПАСТЫ, простые грузоподъемные механизмы, основные детали которых – колесо с окружным желобом (шкив) и веревка или трос; используются для подъема тяжестей с приложением небольших усилий (либо с приложением усилий в удобной позиции работающего) как в качестве рабочих органов подъемных машин (лебедок, талей, подъемных кранов), так и независимо от них. Обычно блоком называют устройство, состоящее из одного шкива в оправе с подвесом и одного троса; полиспастом – комбинацию шкивов и тросов.

    Принципы действия этих механизмов поясняются на рисунках. На рис.1,а груз весом W1 поднимают с помощью одиночного блока усилием P1 , равным весу. На рис.1,б груз W2 поднимают простейшим кратным полиспастом, состоящим из двух блоков, усилием P2, равным только половине веса W2. Воздействие этого веса делится поровну между ветвями троса, на которых шкив B2 подвешен к шкиву A2 с помощью крюка C2. Следовательно, для того чтобы поднять груз W2, к ветви троса, проходящей через желоб шкива A2, достаточно приложить силу P2, равную половине веса W2; таким образом, простейший полиспаст дает двойной выигрыш в силе. Рис.1,в поясняет работу полиспаста с двумя шкивами, каждый из которых имеет два желоба. Здесь усилие P3, необходимое для поднятия груза W3, составляет лишь четверть его веса. Это достигается благодаря распределению всего веса W3 между четырьмя тросами подвеса блока B3. Отметим, что кратность выигрыша в силе при подъеме тяжестей всегда равна числу тросов, на которых висит подвижный блок B3. Полиспаст по своему принципу действия подобен рычагу: выигрыш в силе равен проигрышу в расстоянии при теоретическом равенстве совершаемых работ. Тросом блоков и полиспастов в прошлом обычно служил гибкий и прочный пеньковый канат. Его сплетали косой из трех прядей (каждая прядь, в свою очередь, сплеталась из множества мелких прядок). Полиспасты с пеньковыми канатами широко использовались на кораблях, сельскохозяйственных фермах и вообще там, где требуется эпизодическое или периодическое приложение силы для подъема груза. Самые сложные из таких полиспастов (рис. 2) применялись, по-видимому, на парусных судах, где в них всегда была насущная потребность при работе с парусами, деталями рангоута и другой перемещаемой оснастки.

    Позже для частых перемещений больших грузов начали использовать стальные тросы, а также тросы из синтетических или минеральных волокон, так как они более износоустойчивы. Полиспасты со стальными тросами и многожелобковыми шкивами являются неотъемлемыми узлами главных подъемных механизмов всех современных подъемно-транспортных машин и кранов. Шкивы блоков обычно вращаются на роликовых подшипниках, а все их движущиеся поверхности принудительно смазываются. См. также МАШИНЫ И МЕХАНИЗМЫ.

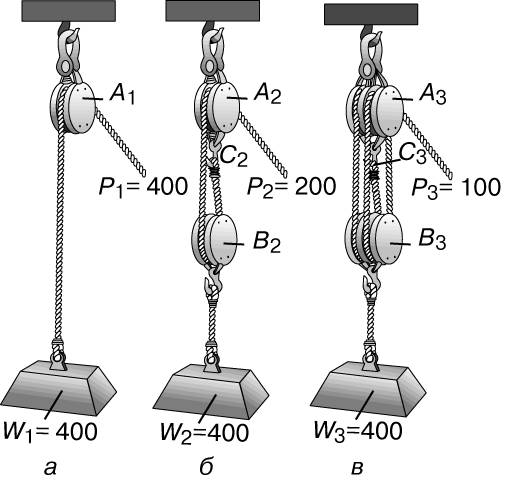

          Рис. 1. ПРИНЦИП ДЕЙСТВИЯ БЛОКА И ПОЛИСПАСТА. а – одиночный блок (с одним тросом, протянутым по желобу единственного шкива); б – комбинация из двух одиночных блоков с единым тросом, охватывающим оба шкива; в – пара двужелобковых блоков, по четырем спаренным желобам которых проходит единый трос.            Рис. 2. ПОЛИСПАСТЫ с различными комбинациями блоков трех типов: слева – пара двойных блоков; в центре – тройной блок с двойным; справа – пара тройных блоков. В тройном блоке конец троса, к которому прилагается тяговое усилие, проходит через центральный желоб; при этом нижний – подвижный – блок крепится коушем так, что его ось перпендикулярна оси верхнего – неподвижного – блока.

    Литература

    Платонов П.Н., Куценко К.И. Подъемно-транспортные и подъемно-разгрузочные устройства. М., 1972
    Александров М.П. Подъемно-транспортные машины. М., 1985
