ДВИГАТЕЛЬ ТЕПЛОВОЙ

ДВИГАТЕЛЬ ТЕПЛОВОЙ, машина для преобразования тепловой энергии в механическую работу. В тепловом двигателе происходит расширение газа, который давит на поршень, заставляя его перемещаться, или на лопатки колеса турбины, сообщая ему вращение. Примерами поршневых двигателей являются паровые машины и двигатели внутреннего сгорания (карбюраторные и дизельные). Турбины двигателей бывают газовые (например, в авиационных турбореактивных двигателях) и паровые. См. также АВИАЦИОННАЯ СИЛОВАЯ УСТАНОВКА; ТУРБИНА.

ОБЩИЕ ПОЛОЖЕНИЯ

В поршневых тепловых двигателях горячий газ расширяется в цилиндре, перемещая поршень, и тем самым совершает механическую работу. Для превращения прямолинейного возвратно-поступательного движения поршня во вращательное движение вала обычно используется кривошипно-шатунный механизм.

В двигателях внешнего сгорания (например, в паровых машинах) рабочее тело нагревают за счет сжигания топлива вне двигателя и подают в цилиндр газ (пар) под высокими температурой и давлением. Газ, расширяясь и перемещая поршень, охлаждается, а давление его падает до близкого к атмосферному. Этот отработанный газ удаляется из цилиндра, а затем в него подается новая порция газа – либо после возврата поршня в исходное положение (в двигателях одинарного действия – с односторонним впуском), либо с обратной стороны поршня (в двигателях двойного действия). В последнем случае поршень возвращается в исходное положение под действием расширяющейся новой порции газа, а в двигателях одинарного действия поршень возвращается в исходное положение маховиком, установленным на валу кривошипа. В двигателях двойного действия на каждый оборот вала приходится два рабочих хода, а в двигателях одинарного действия – только один; поэтому первые двигатели в два раза мощнее при одинаковых габаритах и скоростях.

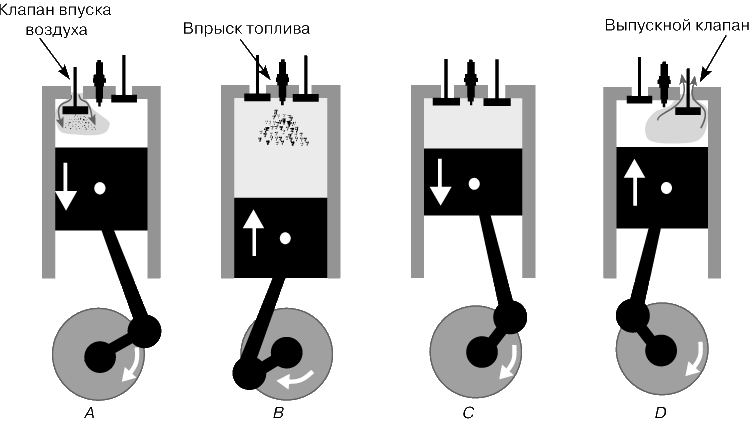

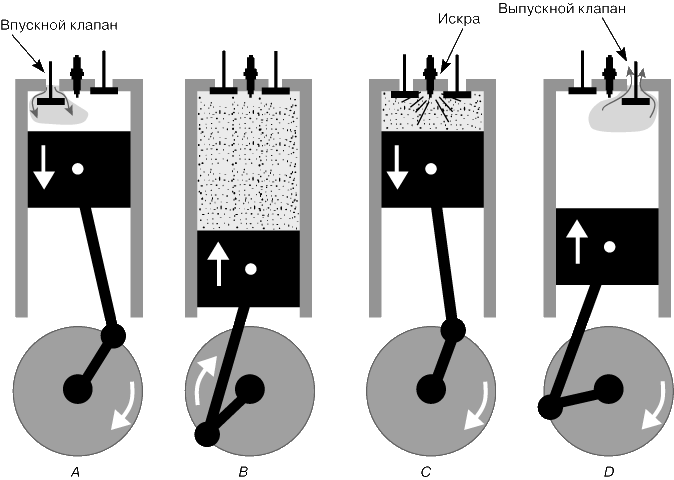

В двигателях внутреннего сгорания горячий газ, который перемещает поршень, получают за счет сжигания смеси топлива и воздуха непосредственно в цилиндре.

Для подвода свежих порций рабочего тела и выпуска отработанного газа в двигателях применяется система клапанов. Подвод и выпуск газа производятся при строго определенных положениях поршня, что обеспечивается специальным механизмом, который управляет работой впускных и выпускных клапанов.

ДВИГАТЕЛИ ВНЕШНЕГО СГОРАНИЯ

Теоретически любой газ можно использовать в качестве рабочего тела такого двигателя, однако на практике используется только пар, поскольку он может запасти больше энергии, чем какое-либо иное столь же доступное рабочее тело. Если в качестве рабочего тела применить воздух, то для получения той же мощности его придется разогреть до более высокой температуры. А для этого потребуется более сложный нагреватель, чем паровой котел, и более надежная теплоизоляция всех элементов системы.

      ДВИГАТЕЛИ ВНЕШНЕГО СГОРАНИЯ. Паровая машина с качающимся цилиндром демонстрирует принцип работы двигателя. Цилиндр прикреплен к монтажной плите и может качаться. Пар через впускное отверстие поступает в цилиндр, толкает поршень, а затем, провернув вал, выходит через выпускное отверстие.            ДВИГАТЕЛИ ВНЕШНЕГО СГОРАНИЯ. Пароатмосферная машина Т.Ньюкомена создана в 1705 и является усовершенствованием машины с качающимся цилиндром. В ней имеется отдельный котел. Рабочий ход происходит, когда в цилиндре создается разрежение в результате конденсации пара, и под действием атмосферного давления поршень опускается.            ДВИГАТЕЛИ ВНЕШНЕГО СГОРАНИЯ. Паровая машина двойного действия с клапаном-золотником представляет собой результат усовершенствования Дж.Уайтом (1782) машины Ньюкомена.            ДВИГАТЕЛИ ВНЕШНЕГО СГОРАНИЯ. Прямоточная паровая машина И.Штумпфа позволяет избежать смешивания потоков, что уменьшает тепловые потери.

Паровые машины.

Достоинства и недостатки.

Основное достоинство паровой машины – ее относительная простота и хорошие тяговые характеристики независимо от скорости работы. Это позволяет обойтись без редуктора, что выгодно отличает такой двигатель от двигателя внутреннего сгорания, который на малых оборотах недодает мощность. Поэтому паровая машина очень удобна в качестве тягового двигателя, например, на паровозах. К серьезным недостаткам паровых машин относятся их низкий КПД, сравнительно невысокая максимальная скорость, большой вес и постоянный расход топлива и воды. (Ранее требовалось значительное время, чтобы паровой котел дал пар и двигатель заработал; современные котлы позволяют быстро запустить двигатель.)

Применения.

В прошлом паровые машины были по существу единственным первичным двигателем (если не считать водяного колеса), однако в 20 в. их вытеснили электродвигатели, двигатели внутреннего сгорания, газовые и паровые турбины, обладающие более высокими КПД, а также большей компактностью, эффективностью и универсальностью применения.

На повозку паровую машину поставили впервые в 1769, однако практически используемые машины появились только в 1860-х годах. В 1906 на паромобиле Стэнли был установлен мировой рекорд скорости 190 км/ч на трассе в Орландо-Бич (шт. Флорида). Однако в последующие 20 лет паровые двигатели на автомобилях были вытеснены бензиновыми двигателями внутреннего сгорания. Паровые двигатели проиграли соревнование по двум причинам: они замерзали зимой и были неэкономичны, поскольку требовали много топлива и воды.

Двигатель Стирлинга.

Для применения на автомобилях рассматриваются и другие типы двигателей внешнего сгорания. В двигателе Стирлинга используется горячий воздух, гелий или водород, а не пар. Рабочий цикл двигателя осуществляется за 4 такта: сжатие, нагревание, рабочий ход, охлаждение. Рабочий газ нагревается внешним источником тепла, как в паровой машине, а охлаждается водой, постоянно циркулируя в двигателе. Этот двигатель был изобретен в 1816 шотландцем Р.Стирлингом.
