ЭКСКАВАТОР

ЭКСКАВАТОР, выемочно-погрузочная машина цикличного действия для земляных работ и добычи полезных ископаемых. Экскаваторы применялись еще в Древнем Египте и Древнем Риме как средство механизации работ по углублению русел рек и каналов. В зависимости от организации процесса черпания они делятся на ряд типов: механическая лопата (прямая и обратная), драглайн, многоковшовый, роторный, грейферный и т.д. Первая паровая механическая лопата была запатентована в 1836. В настоящее время большинство экскаваторов имеет электрический или дизельный приводы.

Механическая лопата.

Усилие черпания прямой механической лопаты складывается из направленной вверх силы тяги, прилагаемой к ковшу подъемной цепью или подъемным проволочным канатом, и осевого усилия напора, прилагаемого к рукояти, на которой закреплен ковш. По своему назначению (и вместимости ковша) механические лопаты подразделяются на универсальные (0,2–2 м3), карьерные и добычные (2–5 м3) и вскрышные (8–90 м3). Все эти экскаваторы выполняются на гусеничном ходу. На основании устанавливается поворотная платформа, несущая стрелу. Нижний конец стрелы опирается (через шарниры) на эту платформу, а верхний удерживается в рабочем положении канатным подвесом, опорой которого служат треугольные рамы, тоже закрепленные на платформе. Стрела может быть рассчитана на работу с ковшом прямой или обратной лопаты, ковшом драглайна, грейферным ковшом или работу с грузоподъемным крюком.

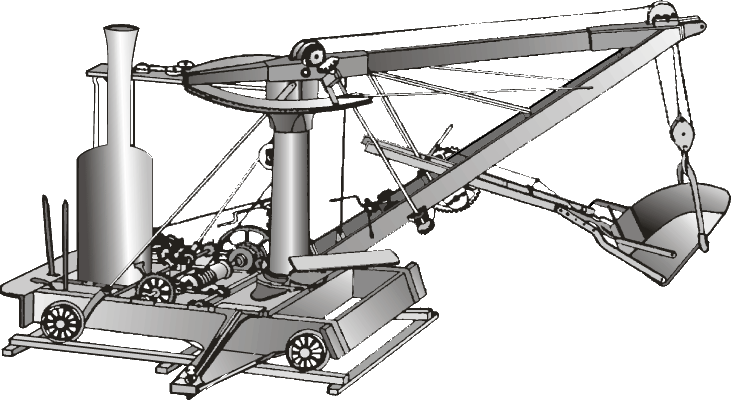

      МЕХАНИЧЕСКАЯ ЛОПАТА  В.Отиса (1839).

Универсальный одноковшовый экскаватор.

Экскаватор такого типа легко перестраивается на любой вид работ путем замены переднего рабочего оборудования. Все основные параметры таких экскаваторов (вылет стрелы, размеры гусеничных опор, габариты, мощность привода, линейные скорости, вместимость ковша, грузоподъемность, вид двигателя) стандартизованы. Как правило, они выпускаются с бензиновыми или дизельными двигателями, но может быть предусмотрен и электропривод.

Карьерные и добычные одноковшовые экскаваторы.

Такие машины рассчитаны на самые тяжелые условия эксплуатации. Они проектируются как механические лопаты, допускающие переоборудование в драглайн. Поскольку они предназначаются для карьеров, шахт, крупных строительств, где имеется подвод электроэнергии, их оборудуют системой электропривода, основанной на управлении по напряжению всеми или некоторыми функциями – черпанием, поворотом стрелы, напором и перемещением. Основой такой системы служит двигатель-генераторный агрегат, в котором электродвигатель переменного тока механически связан с отдельными электрогенераторами, питающими приводы разных групп оборудования. Частоты вращения и вращающие моменты приводов регулируются изменением тока возбуждения электрогенераторов и электродвигателей.

Вскрышные механические лопаты.

Для таких экскаваторов характерны большие радиусы черпания и разгрузки (более 100 м) и большая вместимость ковша (90 м3 и более). От малых универсальных и карьерных экскаваторов, перемещающихся на двух жестко закрепленных гусеничных тележках, они отличаются конструкцией гусеничного хода. Каждый из четырех углов их основания опирается на двухленточную гусеничную тележку. Горизонтальность основания автоматически поддерживается гидравлическими домкратами, цилиндры которых закреплены на основании экскаватора, а поршни – на гусеничных тележках.

Шире других используются существуют два варианта конструкции переднего оборудования. В одном из них основными узлами являются одноканатная двухбарабанная лебедка, рукоять круглого сечения и канатный напорный механизм, закрепленный на поворотной платформе. Подъемный механизм сбалансирован, так что при опускании ковша поднимается противовес, а опусканием противовеса облегчается поднятие ковша при срезании грунта. В другом варианте используется трехканатная лебедка без противовеса. Стреле, рукояти и напорному механизму придается особая конструкция с промежуточным шарниром, обеспечивающая независимость подвеса. Напорный механизм, закрепленный на треугольной или портальной ферме, воздействует на двухзвенную рукоять, которая поддерживается и направляется подвижным жестким звеном.

Драглайн.

В отличие от прямой механической лопаты, которая разрабатывает забой, расположенный выше горизонта установки самого экскаватора, экскаватор-драглайн (как и обратная лопата) разрабатывает грунт ниже уровня стояния машины. Его ковш подвешен на подъемном канате, а черпание осуществляется подтягиванием «на себя» вторым, тяговым канатом. Ковш врезается в грунт под тяжестью собственного веса. Такое устройство позволяет разрабатывать даже крепкую скальную породу, разрыхленную взрывом.

Благодаря своим большим рабочим размерам (глубине черпания, радиусу и высоте разгрузки) драглайн особенно подходит для строительства каналов и дамб, подводного черпания, разработки россыпных месторождений и месторождений, требующих раздельной выемки покрывающей породы и промышленной руды.

Производительность драглайна зависит от глубины черпания и высоты подъема, а также от рабочего угла поворота стрелы. Экскаватор с вместимостью ковша 20 м3 снимал покрывающую породу с угольного пласта с производительностью ок. 640 000 м3 в месяц (720 рабочих часов). В ходе 14-дневных испытаний драглайн с вместимостью ковша 9 м3, разгружавший материал в хоппер, показал производительность погрузки, равную 400 м3 за 1 ч.

Основание драглайна служит для закрепления поворотной платформы. На платформе установлены стрела и барабаны лебедок для подъемного и тягового канатов. Барабаны через муфты и зубчатые передачи связаны с отдельными дизелями или электродвигателями. Подъемный канат огибает шкив на конце стрелы, а тяговый пропассован через направляющее устройство у основания стрелы. Для опускания ковша и стравливания подъемного каната машинист выключает сцепление барабанов, и ковш опускается под собственным весом. Скорость опускания регулируется тормозами. Для поворота стрелы даже на дизельных экскаваторах предусматривается система управления с двигатель-генераторным агрегатом. На экскаваторах же с электроприводом такая система управления применяется для всех функций.

Большие драглайны выпускаются на шагающем ходу, который состоит из центральной опорной плиты, боковых лыж и кулачкового или рычажного механизма, приводящего их в движение. Когда экскаватор опирается на плиту, лыжи приподняты и могут перемещаться. После их опускания экскаватор вместе с центральной плитой приподнимается, опирается на лыжи и перемещается. Шаг перемещения составляет ок. 2 м. Поскольку лыжи закреплены на поворотной платформе, ее поворотом можно изменить направление перемещения, так что машина может перемещаться даже в боковом направлении. Благодаря высокой маневренности и проходимости шаговый ход вытесняет гусеничные и другие ходовые устройства.

Башенный драглайн (канатно-скреперная установка). Это экскаватор-драглайн, стрела которого заменена натянутым между двумя башнями канатом, несущим ковш. Такой драглайн может иметь эффективный «вылет стрелы» (расстояние между башнями) до 500 м. Применяются башенные драглайны двух типов: с волочением ковша по земле от точки черпания до точки разгрузки и с перемещением его над землей. Башни могут быть установлены на гусеничном ходу. По натяжному канату ходит кабельная тележка, к которой прикреплен ковш. Когда натяжному канату дается слабина, ковш под собственным весом движется от высокой башни к низкой. На больших пролетах ковш снабжается хвостовым канатом. При приспущенном натяжном канате посредством тягового каната осуществляется черпание. По заполнении ковша натяжной канат натягивается, и ковш приподнимается для перемещения по поверхности земли. Когда ковш приходит в зону разгрузки, натяжной канат натягивают так, чтобы можно было поднять ковш на нужную высоту. Ковш разгружается через дно, для чего ему часто придают серповидную форму. Такие драглайны применяются преимущественно на строительстве дамб обвалования. Канатно-скреперные установки второго типа широко используются на заводах по производству щебня и гравия; ковш в них обычно без открывающегося дна, и управление разгрузкой осуществляется посредством тягового каната.

Литература

Домбровский Н.Г. Экскаваторы. М., 1969
Шостак Я.Е. и др. Экскаваторы. Минск, 1974
