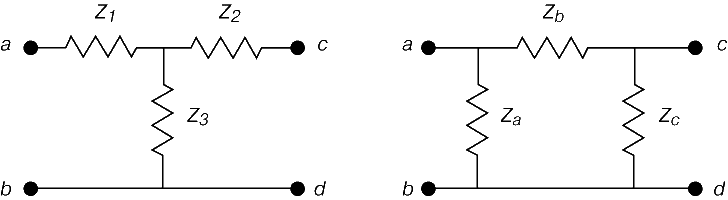

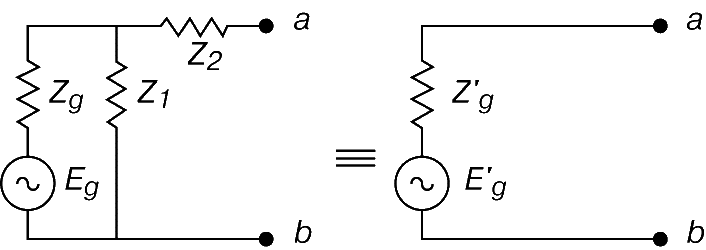

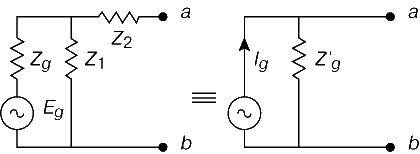

ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

Аналогичные рассуждения можно провести для RL-цепи, представленной на рис. 8. Сумма мгновенных напряжений eR и eL должна быть равна Eg. Это условие записывается в виде дифференциального уравнения

решение которого таково:

      Рис. 8. RL-ЦЕПЬ. Сумма мгновенных значений напряжений eR и eL должна быть равна Eg.

На рис. 9 решение (11) представлено в графической форме. Сразу же после замыкания ключа (при t = 0) ток начинает быстро увеличиваться, наводя большое напряжение на катушке индуктивности. Наведенное напряжение противодействует изменению тока. По мере того как нарастание тока замедляется, наведенное напряжение уменьшается. При t = Ґ ток не меняется, и наведенное напряжение равно нулю. Таким образом, в конце концов ток принимает значение, которое он имел бы, если бы в цепи не было катушки индуктивности. (При t = 0 катушка индуктивности эквивалентна разрыву цепи, а по истечении достаточно длительного времени – короткому замыканию.)

      Рис. 9. ТОК В RL-ЦЕПИ, соответствует уравнению (11).

Постоянная времени RL-цепи определяется как время, за которое ток достигает значения, на 1/e отличающегося от конечного значения. Она дается выражением

ПРИМЕНЕНИЕ ТЕОРИИ ЦЕПЕЙ

Мост Уитстона.

Мост Уитстона – это схема электрической цепи для точного измерения сопротивлений на постоянном токе. Соответствующая принципиальная схема представлена на рис. 10, где измеряемое сопротивление обозначено через Rx. Остальные сопротивления известны, и их можно изменять. Если известные сопротивления подобрать так, чтобы высокочувствительный амперметр A показывал отсутствие тока, это означало бы, что потенциал точек b и c одинаков. В таком случае, обозначив ток через резисторы R1 и R3 символом I1, а ток через R2 и Rx – символом I2, можно записать

Поделив равенство (13) на (12) и решив полученное уравнение относительно Rx, находим

      Рис. 10. МОСТ УИТСТОНА для измерения сопротивлений.

Схемой моста Уитстона можно пользоваться и для измерения полных сопротивлений (импедансов) на переменном токе. Для этого нужно вместо батареи взять источник напряжения переменного тока, а амперметр A заменить детектором переменного тока. Анализ схемы проводится аналогично, но в комплексных обозначениях.

Интегрирующая и дифференцирующая цепи.

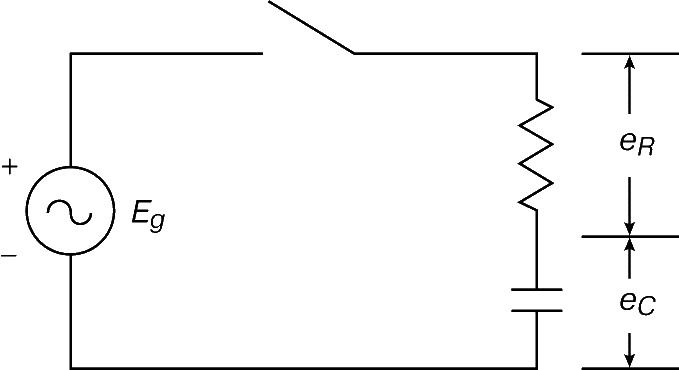

Дифференцирующей будет при некоторых приближенно выполняющихся условиях цепь рис. 6, если в ней источником напряжения является генератор напряжения e(t), зависящего от времени. Тогда уравнение (10) будет иметь вид

При малых R и C слагаемым iR можно пренебречь по сравнению с q/C:

что дает

Это эквивалентно требованию, чтобы постоянная времени RC была мала по сравнению с периодом напряжения e(t). Если такое условие выполняется, то напряжение на резисторе дается выражением

т.е. величина eR пропорциональна производной входного напряжения.

Если постоянная времени велика, а напряжение снимается с конденсатора, то эта цепь будет интегрирующей. В таком случае в уравнении (14) можно пренебречь величиной q/C по сравнению с iR, так что

или

.

Поскольку C = dq/dt, а q = 8 idt, напряжение на конденсаторе можно записать в виде

т.е. напряжение eC пропорционально интегралу входного напряжения.

Фильтры.

Фильтры – это электрические цепи, пропускающие лишь определенные частоты и задерживающие все остальные. Идеальный фильтр верхних частот имеет полосу пропускания выше заданной «частоты среза» и полосу задерживания для более низких частот. Полосовой фильтр имеет полосу пропускания, расположенную между двумя заданными частотами среза. Общая схема включения фильтра показана на рис. 11. В качестве примера на рис. 12,a представлен фильтр нижних частот, включенный между генератором и нагрузкой R. На низких частотах импеданс катушек индуктивности мал, а конденсатора – велик, и почти весь ток проходит через нагрузку R. На высоких частотах импеданс катушек индуктивности велик, из-за чего снижается ток, а импеданс конденсатора мал, так что он как бы замыкает накоротко цепь малого тока, проходящего через первую катушку индуктивности. Справа на рис. 12,a представлен график зависимости отношения E2 /(Eg /2) от частоты, деленной на частоту среза. Как нетрудно видеть, в области высоких частот сигнал быстро затухает. Однако реальная частотная характеристика заметно отличается от характеристики (с резким частотным срезом) идеального фильтра нижних частот. На рис. 12,б и в представлены схемы полосового фильтра и фильтра верхних частот с соответствующими частотными характеристиками.
