Также по теме

ФАНЕРА

ФАНЕРА, листовой строительный материал, который обычно состоит из плотно склеенных по толщине нескольких тонких слоев древесины (шпона), причем направления волокон в соседних слоях шпона, как правило, взаимно перпендикулярны. Однако производятся и специальные виды фанеры, рассчитанные на повышенное сопротивление изгибу и кручению; эти изделия склеиваются так, что направления волокон шпона располагаются под иными углами – 30°, 45° и 60° – по отношению к смежным слоям или какому-либо краю листа. Если направления волокон всех слоев изделия параллельны, то оно именуется ламинированной (или слоисто-прессованной) древесиной. Фанера с симметричной относительно среднего слоя (серединки) структурой лучше всего сопротивляется короблению. Такая структура типа «сэндвич» характерна для промышленно выпускаемой фанеры, которая обычно склеивается из нечетного числа слоев и соответственно называется трехслойной, пятислойной, семислойной и т.д. Лист шпоновой фанеры набирается из слоев шпона одной древесной породы. Столярные фанерованные изделия с облицовкой и декоративной отделкой широко применяются при изготовлении мебели, дверей, стен и пр.

Характерные особенности.

Переработка кряжей в шпон и затем в фанеру позволяет лучше использовать древесину, расширить возможности ее применения, снизить анизотропность и повысить стабильность механических характеристик, создавать из нее прочные и красивые изделия, в том числе с помощью тонких облицовочных шпонов, которые можно искусно сочетать между собой или выкладывать в виде инкрустаций. Фанера, тщательно проклеенная верно выбранным водостойким синтетическим или природным клеем, может служить в качестве внешнего строительного материала, рассчитанного на те или иные погодные условия, гораздо дольше, чем обыкновенная цельная древесина. Тщательный выбор клея в зависимости от применения фанеры, как и правильная эксплуатация изделия, обеспечивают его прочность и долговечность.

Применение.

Листы фанеры (размерами 1,2 м x 2,4 м) разного рода, различные по качеству, назначению и толщине, складируются и продаются как готовые строительные панели. Такие панели широко используются при облицовке стен, настиле полов, возведении перегородок, крыш, сооружении различных желобов, опалубок и пр. В разрезанном виде их применяют во многих отраслях производственной деятельности. В высококачественных изделиях мебельной промышленности плоские поверхности делаются из фанеры, обычно облицованной дорогим декоративным шпоном. Такая фанера изготавливается, как правило, в специальном цехе мебельного предприятия, поскольку качество и внешний вид мебели существенно зависят от совместимости лицевого шпона и породы дерева основы или каркаса. Фанера из древесины как твердых, так и мягких пород выпускается нескольких типов и сортов, которые различаются назначением, сроком службы, внешним видом и стоимостью. Среди этих типов выделяют, например, фанеру для внешних работ, для судостроения, для опалубок и влагостойкую фанеру. В самолетостроении применяется фанера толщиной от 7 мм и более; в домостроительстве используются готовые фанерные панели толщиной от 6 до 25 мм; для изготовления мебели применяется фанера толщиной от 3 мм (трехслойная низкосортная для задников зеркал и днищ ящиков) до 30 мм (пятислойная высокосортная для столешниц письменных столов). Для изделий различных отраслей промышленного производства требуется фанера толщиной от 3 мм (для фасонных лотков и желобов) до 38 мм (для печатных форм на линолеуме). Из дешевой тонкой фанеры повсеместно производят комплекты для тары, которая сшивается гвоздями.

Большая часть фанеры выпускается в виде плоских листов или панелей, но существуют механизированные методы производства и гнутых изделий из нее. Фанеру можно проклеивать, согнув ее по несложным контурам, например, заготовок для сидений в общественных местах или корпусов радиоаппаратуры и т.п. Обычно фанеру слегка изогнутой формы прессуют, зажимая ее между парой горячих пресс-форм. Выпускаются из фанеры также фасонные заготовки для кабин и кают, самолетных деталей и т.д.

Производство.

Клеящие составы готовятся в механизированных смесителях и при производстве фанеры подаются в желобки пары клеевых вальцов (из металла или жесткой резины), которые прокатываются с обеих сторон каждого второго слоя шпона или пиломатериала. Затем пакеты промазанного клеем шпона зажимаются и склеиваются в гидравлических или пневматических, а иногда в винтовых (что наименее желательно) прессах. Если клей наносится при комнатной температуре (от 21° до 27° С), то после этого листы проклеенной фанеры обычно складываются в штабели и выдерживаются в них 6 ч и более для затвердевания клея. Прессование фанеры с синтетическими термореактивными клеями наиболее эффективно при повышенной температуре – горячей склейкой, когда на получение готовых листов уходит всего несколько минут. Для этого гидравлические прессы делаются в виде многоярусного набора инструментальных плит с паровым подогревом от 120° до 150° С; между каждой парой таких плит закладывается прессуемый пакет – будущий лист фанеры. Существуют прессы с электрическим подогревом инструмента резисторами или высокочастотным электрическим полем.

Таким образом производятся плоские фанерные листы или изделия с несложной кривизной, для изготовления которых не требуется воздействовать давлением по направлениям, отклоняющимся от хода плунжера пресса более чем на 30°. Для производства гнутой фанеры плоские инструментальные плиты пресса снабжаются соовтетствующей парой металлических пресс-форм. При изготовлении фасонной фанеры сложного профиля одной из пресс-форм служит нагнетаемый объем в герметичной оболочке, который по всем направлениям давит с одной стороны на формуемую фанеру, помещенную на жесткую неподвижную пресс-форму. Для полимеризации смоляных клеев при этом применяют либо нагреваемые пресс-формы, либо в нагнетаемый объем накачивается горячий пар. Так как податливость древесины возрастает при ее подогреве, то для изготовления качественной сложно профилированной фанеры нельзя применять клеи, застывающие при комнатной температуре.

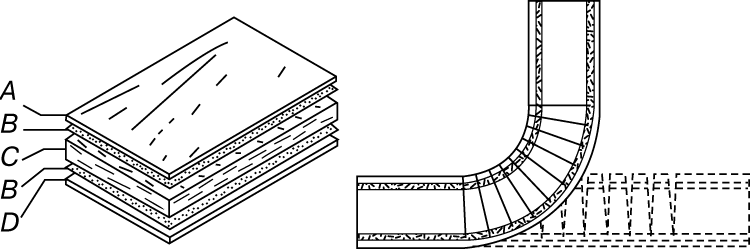

      ТРЕХСЛОЙНАЯ ШПОНОВАЯ ФАНЕРА. Слева: A – лицевой шпон; B – клей; C – шпоновая серединка; D – шпоновый задник. Справа: Метод изготовления гнутой фанеры из плоского пакета шпона. Клиновидные пропилы (показаны штриховыми линиями) проклеиваются и скрепляются после сгибания и выдержки всего пакета.

Достижения в фанерной промышленности.

Первые трубы из фанеры стали выпускаться только с 1945. При изготовлении фанерной трубы последовательные слои шпона навиваются по спиралям противоположных направлений, образуя цилиндр, и скрепляются методом горячей склейки. Давление, спрессовывающее слои трубы, подается на ее внешнюю или внутреннюю поверхность. Для улучшения навивки шпона нередко его слои перемежают тканью или бумагой. Поскольку фанерные трубы пока не являются стандартизованной продукцией, они выпускаются различных диаметров в диапазоне от 25 до 150 мм.

Выпускаются различные виды клееной фанеры: с облицовкой крафт-бумагой; с пропиткой и без нее; пригодные для внешней обшивки и фанерования. Металлизированная фанера, т.е. клееная фанера со слоями металла, применяется там, где по условиям эксплуатации необходима прочная и плотная поверхность, например в кузовах грузовиков, или там, где благодаря металлической прокладке повышается износоустойчивость и противопожарная безопасность материала. Производится и фанера высокой плотности; обычно их листы набираются из слоев бакелизированного шпона и прессуются методом горячей склейки. Удельный вес фанеры этого типа может достигать значения 1,3, причем древесина такой фанеры существенно уплотняется в процессе горячего прессования. См. также КОНСТРУКЦИОННЫЕ И СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ; ДРЕВЕСИНА.

Литература

Кириллов А.Н. Конструкционная фанера. М., 1981
Васечкин Ю.В. Технология и оборудование для производства фанеры. М., 1983
