ПОДШИПНИК

ПОДШИПНИК, конструктивный узел машин и механизмов, поддерживающий или направляющий вращающийся вал или ось. Если шейка вала в подшипнике скользит непосредственно по опорной поверхности, то он называется подшипником скольжения. Если же между шейкой вала и опорной поверхностью имеются шарики или ролики, то такой подшипник называется подшипником качения. Назначение подшипника – уменьшать трение между движущейся и неподвижной частями машины, так как с трением связаны потери энергии, нагрев и износ.

Подшипники скольжения.

Подшипник скольжения представляет собой массивную металлическую опору с цилиндрическим отверстием, в которое вставляется втулка, или вкладыш, из антифрикционного материала. Шейка, или цапфа, вала с небольшим зазором входит в отверстие втулки подшипника. Для уменьшения трения и износа подшипник обычно смазывается, так что вал отделен от втулки пленкой вязкой маслянистой жидкости. Рабочие характеристики подшипника скольжения определяются его размерами (длиной и диаметром), а также вязкостью смазки и скоростью вращения вала.

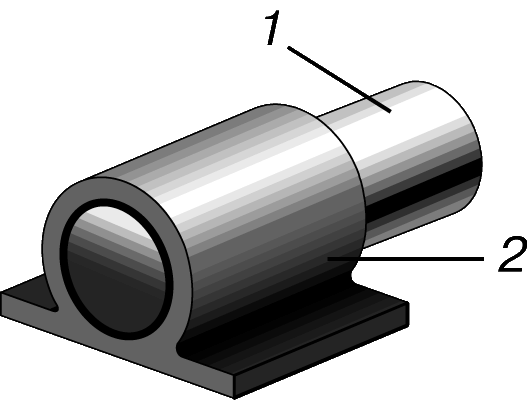

      ПОДШИПНИК СКОЛЬЖЕНИЯ. Шейка вала обычно смазывается. 1 – шейка вала (цапфа); 2 – подшипник.

Смазка.

Для смазки подшипника скольжения можно использовать любую достаточно вязкую жидкость – масло, воду, бензин и керосин, водные и масляные эмульсии, а в некоторых случаях даже газы (например, нагретый воздух и продукты сгорания в реактивных двигателях) и жидкие металлы. Применяются также пластичные и твердые («консистентные») смазки, но их смазывающие свойства отличны от свойств жидкостей и газов. В тех случаях, когда естественной циркуляции смазки в подшипнике недостаточно для его охлаждения, предусматривают систему принудительной циркуляции с теплоизлучающими радиаторами и теплопоглотителями.

Гидростатические подшипники.

Подшипник скольжения, в который смазка подается под давлением (обычно масляным насосом) из внешнего источника, называется гидростатическим подшипником. Несущая способность такого подшипника определяется в основном давлением подаваемой смазки и не зависит от окружной скорости вала.

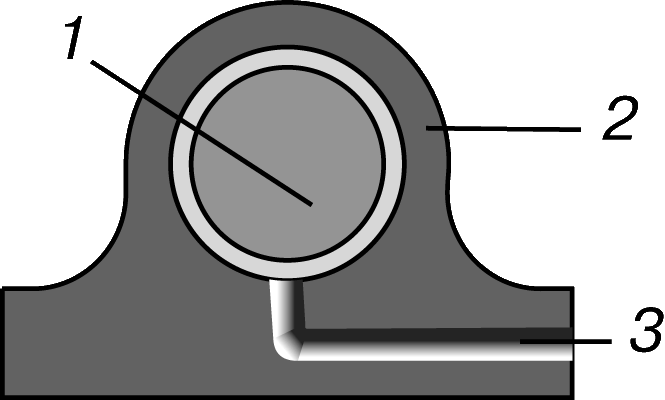

      ГИДРОСТАТИЧЕСКИЙ ПОДШИПНИК. Смазка подается под давлением из внешнего источника. 1 – шейка вала; 2 – подшипник; 3 – подвод смазки.

Гидродинамические подшипники.

Подшипник скольжения, работающий со смазкой, можно рассматривать как насос. Для того чтобы перемещать вязкую среду из области низкого давления в область высокого давления, необходимо затрачивать энергию внешнего источника. Смазка, прилипшая к контактным поверхностям, при вращении вала сопротивляется полному стиранию и выдавливается в область, где давление повышается, благодаря чему поддерживается зазор между этими поверхностями. Подшипник скольжения, в котором описанным образом создается область повышенного давления, удерживающая нагрузку, называется гидродинамическим.

Подшипники качения.

В подшипнике качения трение скольжения заменяется трением качения, благодаря чему снижаются потери энергии на трение и уменьшается износ.

Шарикоподшипники.

Наиболее распространенным подшипником качения является шарикоподшипник. Форму канавок (беговых дорожек) внутреннего и наружного колец подшипника качения необходимо очень точно контролировать при изготовлении, чтобы, с одной стороны, не было проскальзывания шариков относительно кольца, а с другой – они имели достаточно большую площадь опоры. Сепаратор задает точное положение шариков и предотвращает их взаимное трение. Кроме однорядных шариковых подшипников выпускаются подшипники с двумя и несколькими рядами шариков (двухрядные, многорядные), а также подшипники других конструкций.

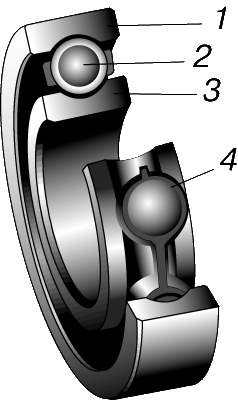

      ШАРИКОПОДШИПНИК. Применяется обычно при сравнительно небольших радиальных нагрузках и больших скоростях вращения. 1 – наружное кольцо; 2 – шарик; 3 – внутреннее кольцо; 4 – сепаратор.

Роликоподшипники.

В роликовых подшипниках элементами качения являются ролики – цилиндрические, бочкообразные, конические, игольчатые или витые. Конструкции роликоподшипников тоже разнообразны.

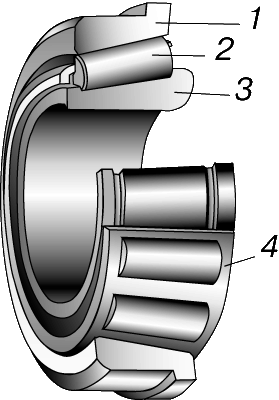

      КОНИЧЕСКИЙ РОЛИКОПОДШИПНИК. Применяется при больших радиальных и осевых нагрузках и при больших скоростях вращения. 1 – наружное кольцо; 2 – ролик; 3 – внутреннее кольцо; 4 – сепаратор.

Смазка.

Срок службы подшипника качения определяется усталостным износом шариков (роликов) и беговых дорожек в кольцах.Такие подшипники тоже требуют смазки для уменьшения трения и износа. Важное значение имеет рабочая температура, так как при повышенных температурах не только сказывается неодинаковое тепловое расширение элементов подшипника, что ведет к увеличению проскальзывания, а следовательно и износа, но и уменьшается твердость материалов подшипника.

Подшипниковые материалы.

Подшипники скольжения изготавливаются из различных металлов, сплавов, пластмасс, композитов и других материалов. Длительное время основным подшипниковым материалом был баббит, запатентованный А.Баббитом в 1839. Этот сплав на основе олова или свинца с небольшими добавками сурьмы, меди, никеля и др. допускает ряд вариантов состава, различающихся относительным содержанием компонентов. Сплавы баббита стали как бы эталоном для оценки других подшипниковых материалов, среди которых – сочетания материалов, хорошо зарекомендовавших себя по отдельности: баббит и сталь; баббит, сталь и бронза; свинец с индием; серебро и сталь; графит и бронза. Среди пластмассовых материалов для подшипников скольжения выделяются найлон и тефлон, не требующие смазки. В качестве материалов втулок подшипников скольжения применяются также углеграфиты, металлокерамики и композиты.

Литература

Вокресенский В.А. и др. Расчет и проектирование опор жидкостного трения. М., 1983
Гаевик Д.Г. Подшипниковые опоры современных машин. М., 1985
Галахов М.А., Бурмистров А.Н. Расчет подшипниковых узлов. М., 1988
