СЕКСТАНТ

СЕКСТАНТ (от лат. sextans – шестой, так как его лимб составляет шестую часть круга), прибор для измерения угловой высоты небесного светила относительно видимого или искусственного (определяемого по пузырьковому уровню, гироскопу или маятнику) горизонта. Изобретен И.Ньютоном, применяется в морской (где называется секстан) и авиационной навигации. Зафиксировав точное время измерения высоты некоторого выбранного светила и воспользовавшись затем каким-либо астрономическим ежегодником (например, «Морским навигационным ежегодником» – «Nautical Almanac»), наблюдатель находит в экваториальной плоскости ту линию, на которой он был в момент замера. Проведя последовательно (но незамедлительно) аналогичные измерения угловых высот хотя бы двух (или нескольких) небесных тел, можно определить координаты (широту и долготу) места наблюдения.

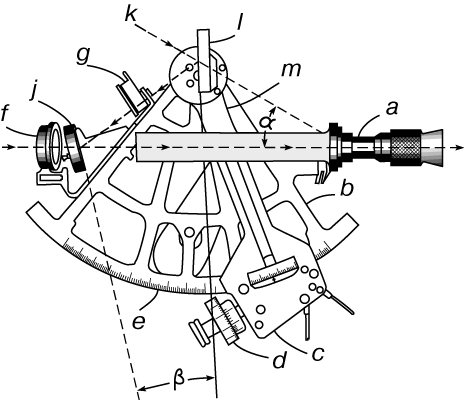

      СХЕМА УСТРОЙСТВА СЕКСТАНТА. Измеряемый угол a (между направлением на линию горизонта и направлением на светило) равен удвоенному углу b (между плоскостью главного зеркала и плоскостью стеклянной пластины). Так как угол b равен угловому сдвигу алидады, то для удобства лимб секстанта проградуирован в двойных значениях b, т.е. непосредственно в значениях измеряемой угловой высоты светила. a – зрительная труба; b – рама; c – регулировочная рукоятка алидады; d – барабан микрометрического винта с верньером; e – лимб; f и g – светофильтры; h – лучи от линии горизонта; j – стеклянная пластина; k – лучи от небесного светила; l – главное зеркало; m – алидада.            СОВМЕЩЕНИЕ ИЗОБРАЖЕНИЯ СВЕТИЛА с линией горизонта. a – поле зрения зрительной трубы; b – изображение стеклянной пластины; c – прозрачная половина стеклянной пластины; d – зеркальная половина стеклянной пластины; e – видимая линия горизонта; f – изображение светила, нижняя кромка которого приведена к линии горизонта поворотом алидады.

Последовательность действий.

Сначала фокусируют зрительную трубу секстанта на линию горизонта, затем, поддерживая прибор как можно ближе к вертикальному положению и направляя его в сторону выбранного светила, покачивают его алидаду (поворотную линейку для отсчета углов) до тех пор, пока лучи светила, отразившись от главного зеркала и зеркальной половины стеклянной пластины, ось которой совпадает с направлением на линию горизонта, не попадут в зрительную трубу. Потом, медленно вращая барабан микрометрического винта на алидаде, приводят нижнюю кромку изображения светила к линии горизонта, считывают показания на лимбе секстанта и засекают время. О различного рода погрешностях (кроме погрешности при считывании показаний на лимбе) таких измерений и поправках можно найти сведения в навигационных ежегодниках.

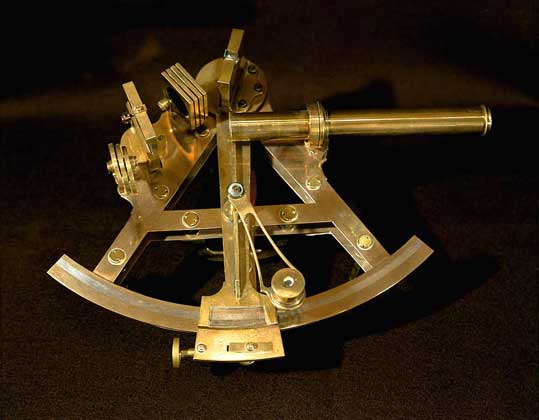

 IGDA     СЕКСТАНТ. 18 в

Литература

Лисина Н.В. Самодельный секстант и работа с ним. Йошкар-Ола, 1966
Николаев А.Г. и др. Основы проектирования космических секстантов. М., 1978
Оптико-механические приборы. М., 1984
