СВАРКА

СВАРКА, общее название более 50 разных технологических процессов создания неразъемного соединения металлических деталей. Один из старейших способов сварки, в настоящее время редко применяемый, – кузнечная сварка, при которой соединение деталей осуществляется за счет их совместного деформирования. Современные процессы сварки – электродуговая, газовая сварка, сварка сопротивлением, пайка твердым и др. – основаны на местном сплавлении соединяемых деталей.

ЭЛЕКТРОДУГОВАЯ СВАРКА

Электродуговая сварка – наиболее широко применяемая группа процессов сварочной технологии. При электродуговой сварке кромки соединяемых деталей расплавляются электрическим дуговым разрядом. Для сварки необходим сильноточный источник питания низкого напряжения, к одному зажиму которого присоединяется свариваемая деталь, а к другому – сварочный электрод.

Главная роль дугового разряда – преобразование электрической энергии в теплоту. При температуре ок. 5500° С газ в разряде представляет собой смесь ионизованных частиц, определяющих поведение присадочного металла. Характер дугового разряда зависит от присадочного металла, основного металла, защитной среды, параметров электрической цепи и других факторов.

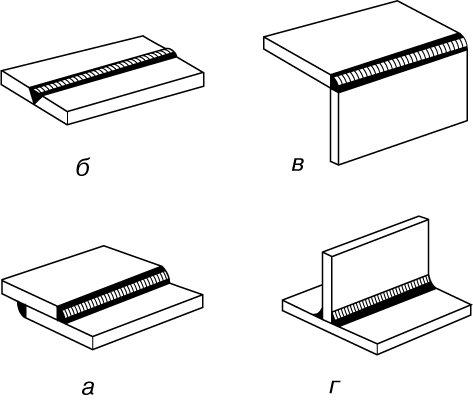

      СВАРНЫЕ СОЕДИНЕНИЯ четырех наиболее распространенных видов. а – внахлестку; б – встык; в – угловое; г – втавр.

Напряжение дугового разряда связано прямой зависимостью с длиной дуги: чем длиннее дуга, тем выше напряжение разряда. Точная форма этой зависимости определяется условиями разряда – наличием или отсутствием защитной газовой атмосферы, свойствами покрытого электрода, наличием и свойствами флюса и т.д. При любых условиях дугового разряда существует определенная длина дуги, отвечающая оптимальным условиям сварки.

Ручная дуговая сварка с защитой зоны сварки.

Этот наиболее распространенный вид электросварки применяется для сварки мягкой и легированных сталей, чугуна, нержавеющих сталей и в некоторых случаях цветных металлов. Электрод имеет вид стержня диаметром 1,5–10 мм, закрепляемого в ручном электрододержателе.

При прикосновении электрода к свариваемой металлической детали замыкается цепь тока, и конец электрода нагревается. Если затем электрод отвести на 3–5 мм от детали, то устанавливается дуговой разряд, за счет которого далее и поддерживается ток. Интенсивный локальный нагрев вызывает расплавление основного металла (металла детали) вблизи дуги разряда. Конец электрода тоже расплавляется, и металл электрода вливается в расплавленную «сварочную ванну» основного металла.

Сварщик, следя за тем, чтобы дуговой промежуток не изменялся, ведет электродом вдоль состыкованных кромок свариваемых деталей. При прохождении электрода образуется расплавленная сварочная ванна из основного металла и металла электрода, которая затем сразу же затвердевает. В результате однократного прохождения дуги по контуру сварки образуется сварочный валик.

Сварщик должен иметь на голове специальный щиток со стеклянными светофильтрами для защиты лица, головы и шеи от сварочных брызг, а глаз – от слепящего света. Кроме того, необходимы специальные перчатки из теплоизолирующего и негорючего материала с крагами, а также фартук. Описанный способ сварки довольно универсален и применяется как в цеховых, так и в полевых условиях для сварки деталей толщиной от 1,5 мм до 15 см и более.

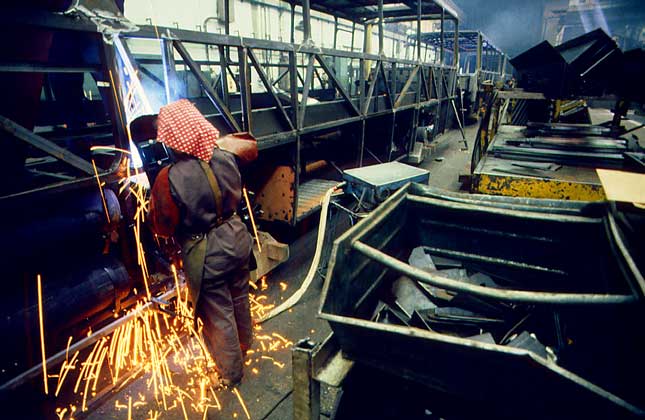

 IGDA/C. Sappa     РУЧНАЯ ЭЛЕКТРОДУГОВАЯ СВАРКА в заводских условиях.

Ключом к успеху такой технологии явилось создание густого флюса – обмазки, окружающей металлический электрод. Флюс защищает дугу и сварочную ванну от загрязнения газами, содержащимися в атмосферном воздухе, добавляет раскислители для очистки сварочного металла, повышает стабильность плазмы дугового разряда и в некоторых случаях обеспечивает подвод легирующих компонентов, а также порошкообразного основного металла для ускорения наплавки сварочного металла.
