ТУРБИНА

ТУРБИНА, первичный двигатель с вращательным движением рабочего органа для преобразования кинетической энергии потока жидкого или газообразного рабочего тела в механическую энергию на валу. Турбина состоит из ротора с лопатками (облопаченного рабочего колеса) и корпуса с патрубками. Патрубки подводят и отводят поток рабочего тела. Турбины, в зависимости от используемого рабочего тела, бывают гидравлические, паровые и газовые. В зависимости от среднего направления потока через турбину они делятся на осевые, в которых поток параллелен оси турбины, и радиальные, в которых поток направлен от периферии к центру.

ПАРОВЫЕ ТУРБИНЫ

Основные элементы паровой турбины – корпус, сопла и лопатки ротора. Пар от внешнего источника по трубопроводам подводится к турбине. В соплах потенциальная энергия пара преобразуется в кинетическую энергию струи. Вырывающийся из сопел пар направляется на изогнутые (специально спрофилированные) рабочие лопатки, расположенные по периферии ротор. Под действием струи пара появляется тангенциальная (окружная) сила, приводящая ротор во вращение.

Сопла и лопатки.

Пар под давлением поступает к одному или нескольким неподвижным соплам, в которых происходит его расширение и откуда он вытекает с большой скоростью. Из сопел поток выходит под углом к плоскости вращения рабочих лопаток. В некоторых конструкциях сопла образованы рядом неподвижных лопаток (сопловой аппарат). Лопатки рабочего колеса искривлены в направлении потока и расположены радиально. В активной турбине (рис. 1,а) проточный канал рабочего колеса имеет постоянное поперечное сечение, т.е. скорость в относительном движении в рабочем колесе по абсолютной величине не меняется. Давление пара перед рабочим колесом и за ним одинаковое. В реактивной турбине (рис. 1,б) проточные каналы рабочего колеса имеют переменное сечение. Проточные каналы реактивной турбины рассчитаны так, что скорость потока в них увеличивается, а давление соответственно падает.

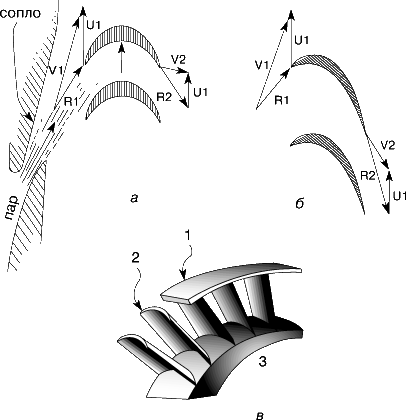

      Рис. 1. РАБОЧИЕ ЛОПАТКИ ТУРБИНЫ. а – активное рабочее колесо, R1 = R2; б – реактивное рабочее колесо, R2 ></a></a> R1; в – облопачивание рабочего колеса. V1 – скорость пара на выходе из сопла; V2 – скорость пара за рабочим колесом в неподвижной системе координат; U1 – окружная скорость лопатки; R1 – скорость пара на входе в рабочее колесо в относительном движении; R2 – скорость пара на выходе из рабочего колеса в относительном движении. 1 – бандаж; 2 – лопатка; 3 – ротор.

Турбины обычно проектируют так, чтобы они находились на одном валу с устройством, потребляющим их энергию. Скорость вращения рабочего колеса ограничивается пределом прочности материалов, из которых изготовлены диск и лопатки. Для наиболее полного и эффективного преобразования энергии пара турбины делают многоступенчатыми.

Тепловые циклы.

Цикл Ранкина.

В турбину, работающую по циклу Ранкина (рис. 2,а), пар поступает от внешнего источника пара; дополнительного подогрева пара между ступенями турбины нет, есть только естественные потери тепла.

Цикл с промежуточным подогревом.

В этом цикле (рис. 2,б) пар после первых ступеней направляется в теплообменник для дополнительного подогрева (перегрева). Затем он снова возвращается в турбину, где в последующих ступенях происходит его окончательное расширение. Повышение температуры рабочего тела позволяет повысить экономичность турбины.

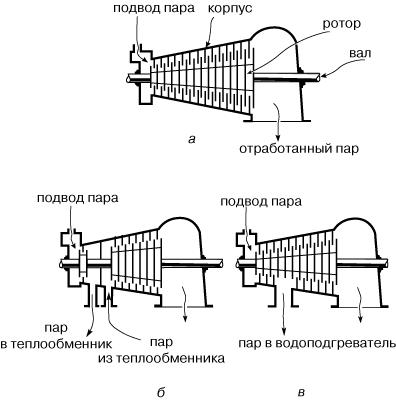

      Рис. 2. ТУРБИНЫ С РАЗНЫМИ ТЕПЛОВЫМИ ЦИКЛАМИ. а – простой цикл Ранкина; б – цикл с промежуточным подогревом пара; в – цикл с промежуточным отбором пара и утилизацией тепла.

Цикл с промежуточным отбором и утилизацией тепла отработанного пара.

Пар на выходе из турбины обладает еще значительной тепловой энергией, которая обычно рассеивается в конденсаторе. Часть энергии может быть отобрана при конденсации отработанного пара. Некоторая часть пара может быть отобрана на промежуточных ступенях турбины (рис. 2,в) и использована для предварительного подогрева, например, питательной воды или для каких-либо технологических процессов.

Конструкции турбин.

В турбине происходит расширение рабочего тела, поэтому для пропуска возросшего объемного расхода последние ступени (низкого давления) должны иметь больший диаметр. Увеличение диаметра ограничивается допустимыми максимальными напряжениями, обусловленными центробежными нагрузками при повышенной температуре. В турбинах с разветвлением потока (рис. 3) пар проходит через разные турбины или разные ступени турбины.

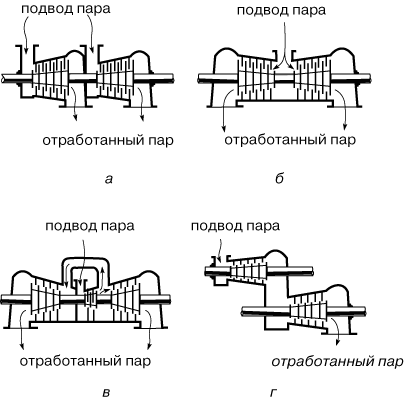

      Рис. 3. ТУРБИНЫ С РАЗВЕТВЛЕНИЕМ ПОТОКА. а – сдвоенная турбина параллельного действия; б – сдвоенная турбина параллельного действия с противоположно направленными потоками; в – турбина с разветвлением потока после нескольких ступеней высокого давления; г – компаунд-турбина.

Применение.

Для обеспечения высокого КПД турбина должна вращаться с высокой скоростью, однако число оборотов ограничивается прочностью материалов турбины и оборудованием, которое находится на одном валу с ней. Электрогенераторы на тепловых электростанциях рассчитывают на 1800 или 3600 об/мин и обычно устанавливают на одном валу с турбиной. На одном валу с турбиной могут быть установлены центробежные нагнетатели и насосы, вентиляторы и центрифуги.

Низкоскоростное оборудование соединяется с высокоскоростной турбиной через понижающий редуктор, как, например, в судовых двигателях, где гребной винт должен вращаться с частотой от 60 до 400 об/мин.

ДРУГИЕ ТУРБИНЫ

Гидравлические турбины.

В современных гидротурбинах рабочее колесо вращается в специальном корпусе с улиткой (радиальная турбина) или имеет на входе направляющий аппарат, обеспечивающий нужное направление потока. На валу гидротурбины обычно устанавливается и соответствующее оборудование (электрогенератор на гидроэлектростанции).

Газовые турбины.

В газовой турбине используется энергия газообразных продуктов сгорания из внешнего источника. Газовые турбины по конструкции и принципу работы аналогичны паровым и находят широкое применение в технике.

Литература

Уваров В.В. Газовые турбины и газотурбинные установки. М., 1970
Верете А.Г., Дельвинг А.К. Судовые пароэнергетические установки и газовые турбины. М., 1982
Трубилов М.А. и др. Паровые и газовые турбины. М., 1985
Саранцев К.Б. и др. Атлас турбинных ступеней. Л., 1986
Гостелоу Дж. Аэродинамика решеток турбомашин. М., 1987
