ВЕТРОДВИГАТЕЛЬ

ВЕТРОДВИГАТЕЛЬ, устройство, преобразующее энергию ветра в энергию вращательного движения. Основным рабочим органом ветродвигателя является вращающийся агрегат – колесо, приводимое в движение ветром и жестко связанное с валом, вращение которого приводит в действие оборудование, выполняющее полезную работу. Вал устанавливается горизонтально или вертикально. Ветродвигатели обычно используются для выработки энергии, потребляемой периодически: при накачке воды в емкости, помоле зерна, во временных, аварийных и местных сетях электропитания.

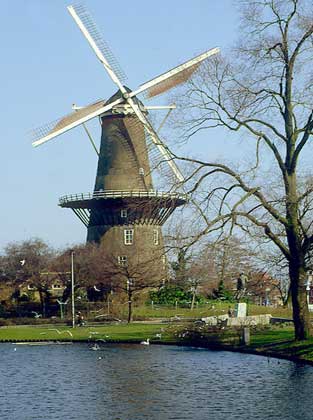

 © DeA Picture Library/G. Dagli Orti     ВЕТРЯНАЯ МЕЛЬНИЦА, Голландия

Историческая справка.

Хотя приземные ветры дуют не всегда, меняют свое направление и сила их непостоянна, ветродвигатель представляет собой одну из древнейших машин для получения энергии из природных источников. Из-за сомнительной надежности древних письменных сообщений о ветродвигателях не вполне ясно, когда и где такие машины появились впервые. Но, судя по некоторым записям, они существовали уже до 7 в. н.э. Известно, что в Персии их применяли в 10 в., а в Западной Европе первые устройства этого типа появились в конце 12 в. В течение 16 в. окончательно сформировался шатровый тип голландской ветряной мельницы. Особых изменений в их конструкции не наблюдалось вплоть до начала 20 в., когда в результате исследований были значительно усовершенствованы формы и покрытия крыльев мельниц. Поскольку низкооборотные машины громоздки, во второй половине 20 в. стали строить высокооборотные ветродвигатели, т.е. такие, ветроколеса которых могут совершать большое число оборотов в минуту с высоким коэффициентом использования энергии ветра.

Современные типы ветродвигателей.

В настоящее время применяются три основных типа ветродвигателей – барабанный, крыльчатый (винтового типа) и роторный (с S-образным профилем репеллера).

Барабанный и крыльчатый.

Хотя ветроколесо барабанного типа имеет наименьший коэффициент использования энергии ветра по сравнению с другими современными репеллерами, применяется оно наиболее широко. На многих фермах с его помощью качают воду, если по какой-либо причине нет сетевого электричества. Типичная форма такого колеса с лопастями из листового металла приведена на рис. 1. Ветроколеса барабанного и крыльчатого типа вращаются на горизонтальном валу, так что их необходимо поворачивать на ветер, чтобы получить наилучшие эксплуатационные характеристики. Для этого им придается руль направления – лопасть, расположенная в вертикальной плоскости, чем и обеспечивается разворот ветроколеса на ветер. Диаметр колеса крупнейшего в мире ветродвигателя крыльчатого типа составляет 53 м, максимальная ширина его лопасти равна 4,9 м. Ветроколесо напрямую соединено с электрическим генератором мощностью 1000 кВт, которая развивается при скорости ветра не менее 48 км/ч. Его лопасти регулируются таким образом, что скорость вращения ветроколеса остается постоянной и равной 30 об/мин в диапазоне скоростей ветра от 24 до 112 км/ч. Благодаря тому, что в местности, где располагают такие ветродвигатели, ветры дуют довольно часто, ветроэнергетическая установка обычно вырабатывает ~50% максимальной мощности и питает общественную электросеть. Крыльчатые ветродвигатели широко применяются в отдаленных сельских районах для обеспечения электроэнергией ферм, в том числе для зарядки аккумуляторов систем радиосвязи. Их также используют в бортовых энергетических установках самолетов и управляемых ракет.

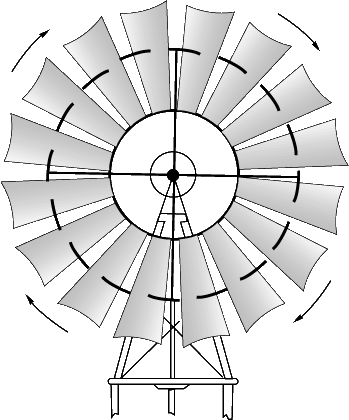

      Рис.1. ВЕТРОКОЛЕСО барабанного типа.

S-образный ротор.

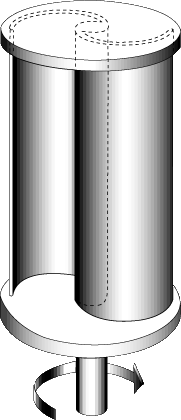

Установленный на вертикальном валу S-образный ротор (рис. 2) хорош тем, что ветродвигатель с таким репеллером не надо выводить на ветер. Хотя крутящий момент на его валу меняется от минимального до одной трети от максимального значения за полоборота, он не зависит от направления ветра. Когда гладкий круговой цилиндр вращается, находясь под действием ветра, на тело цилиндра действует сила, перпендикулярная направлению ветра. Это явление называется эффектом Магнуса, в честь немецкого физика, который его изучал (1852). В 1920–1930 А.Флеттнер применил вращающиеся цилиндры (роторы Флеттнера) и S-образные роторы взамен лопастных ветроколес, а также как движители корабля, который совершил переход из Европы в Америку и обратно.
