ЗОННАЯ ПЛАВКА

ЗОННАЯ ПЛАВКА, метод очистки полупроводниковых материалов, таких, как германий и кремний, для применений в микроэлектронике, а других (металлов, химических соединений) – в основном для научных исследований. При использовании этого метода по длинному слитку твердого материала медленно перемещают узкую зону расплава, в результате чего благодаря рекристаллизации происходит перераспределение примесей, растворенных в слитке. Окончательное распределение примесей зависит от их первоначального распределения, числа и ширины зон расплава и направления их движения. Наиболее важное значение имеют два варианта зонной плавки – зонная очистка и зонное выравнивание.

Зонная очистка.

Метод состоит в том, что некоторое число расплавленных зон перемещают по слитку в одном направлении. Каждая зона переносит определенное количество примесей к концу слитка, очищая от них остальную его часть.

Зонная очистка была разработана в начале 1950-х годов В.Пфанном, тогда являвшимся сотрудником фирмы «Белл телефон лэбораторис», как метод получения сверхчистого германия – полупроводникового материала, широко применявшегося для изготовления транзисторов (cм. также ТРАНЗИСТОР). Она позволяет получать германий с содержанием примесей менее 0,0001%. Зонная плавка была применена также для очистки многих других полупроводниковых материалов, металлов, органических и неорганических соединений, став ценным методом фундаментальных научных исследований и важной промышленной технологией. См. также ЭЛЕКТРОННАЯ ПРОМЫШЛЕННОСТЬ; ПОЛУПРОВОДНИКОВЫЕ ЭЛЕКТРОННЫЕ ПРИБОРЫ; ФИЗИКА ТВЕРДОГО ТЕЛА.

Методика зонной очистки.

Германиевый слиток, помещенный в графитовую лодочку, перемещают внутри ряда кольцевых индукционных нагревателей (см. рисунок). Каждый нагреватель расплавляет узкий участок слитка. При перемещении слитка через нагреватель расплавленная зона перемещается по слитку, и растворенные примеси, переходя через переднюю границу раздела твердой и жидкой фаз, накапливаются в расплаве и переносятся к концу слитка.

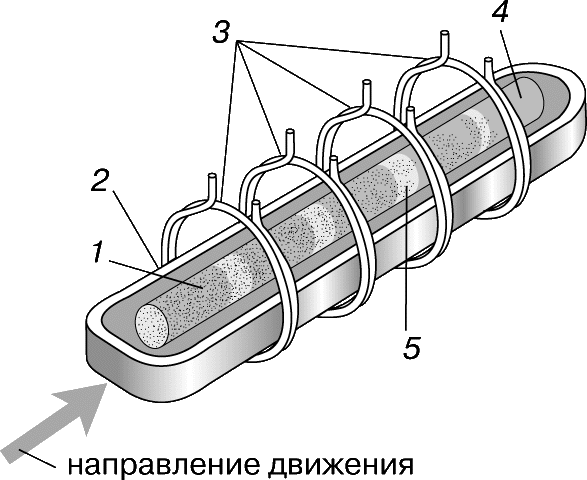

      ЗОННАЯ ОЧИСТКА. При медленном перемещении загрязненного германия в графитовой лодочке относительно индукционных нагревателей вдоль слитка перемещаются расплавленные зоны, переносящие накапливающиеся в них примеси к его концу. 1 – примеси; 2 – графитовая лодочка; 3 – индукционные нагреватели; 4 – чистый германий; 5 – расплавленная зона.

Таким образом, процесс зонной очистки основан на фракционной рекристаллизации, которая может быть многократно повторена. В конечном счете достигается некий предельный уровень очистки, после которого дальнейшее увеличение числа проходов зоны не дает эффекта. При данной ширине зоны предельный уровень чистоты тем выше, чем длиннее слиток. Длину слитка обычно выбирают так, чтобы она была примерно в 10 раз больше ширины зоны.

Метод плавающей зоны.

Этот метод особенно подходит для очистки кремния. Установка представляет собой вакуумную камеру с закрепленным в ней вертикально кремниевым стержнем, окруженным витком из медной трубки. Медный виток служит нагревательным индуктором и токами высокой частоты расплавляет узкую поперечную зону стержня. Нагревательный виток можно перемещать вверх по стержню либо, при неподвижном витке, перемещать слиток. В обоих случаях расплавленная зона тоже перемещается и переносит оказавшиеся в ней примеси.

Методом плавающей зоны был получен кремний очень высокой чистоты; он пригоден также для очистки металлов с высокой температурой плавления – молибдена, вольфрама, железа, ниобия и рения.

Непрерывная зонная очистка.

В рассмотренных выше вариантах метода проводится зонная очистка слитка ограниченной длины, от которого после определенного числа проходов зоны отделяют конец с повышенным содержанием примесей. При непрерывной же зонной очистке исходный материал непрерывно подается в установку, так что образуются два непрерывных встречных потока: один – чистого материала (продукт), а другой – загрязненного (отходы).

Зонное выравнивание.

В соответствии с требованиями промышленного производства полупроводниковых материалов был разработан метод зонного выравнивания, позволяющий вводить в германий контролируемые количества равномерно распределенных легирующих примесей.

Ранее монокристаллический германий получали методом вытягивания из расплава: в расплав германия, находящийся в тигле, опускали небольшой «затравочный» кристалл и, медленно вытягивая затравку, выращивали большой монокристалл германия (см. также ТРАНЗИСТОР). При таком методе вследствие перераспределения примесей на границе кристаллизации происходит их накопление в расплаве, вследствие чего их распределение в вытянутом монокристалле оказывается неравномерным (концентрация в разных точках может различаться в 2 раза). В производстве же транзисторов требуется, чтобы колебания концентрации не превышали малой доли процента.

В одном из вариантов зонного выравнивания поликристаллический слиток чистого германия помещают в горизонтальную трубу или лодочку из плавленого кварца. С одного конца загруженного материала помещают монокристаллическую германиевую затравку. Нагревательный виток создает расплавленную зону в месте соприкосновения затравки со слитком. В зону вводят крупинку легирующего материала (индия или сурьмы), а затем медленно перемещают зону вдоль слитка. Легирующая примесь в малых, но постоянных количествах переходит в затвердевающий германий позади расплавленной зоны. В результате получается монокристалл с весьма однородным содержанием примеси почти по всей его длине.

Литература

Пфанн В. Зонная плавка. М., 1960
Вигдорович В.Н. Совершенствование зонной перекристаллизации. М., 1974
Ратников Д.Г. Бестигельная зонная плавка. М., 1976
