ЗУБЧАТАЯ ПЕРЕДАЧА

ЗУБЧАТАЯ ПЕРЕДАЧА, передача с использованием зубчатого зацепления. Один из старейших способов передачи вращения между валами, широко применяемый и в настоящее время, особенно в тех случаях, когда требуются постоянные отношения частот вращения. Зубчатые колеса обычно изготавливают нарезанием зубьев в дисковых заготовках.

Для плавной работы и эффективной передачи энергии вращения посредством зубчатого зацепления необходимо, чтобы зубья имели особую форму. Такая форма зубьев, называемая эвольвентной, в настоящее время применяется почти на всех зубчатых колесах. (Эвольвента – это кривая, которую прочертит карандаш на конце туго натянутой нити, сматываемой с неподвижного кругового цилиндра.)

Зубчатые колеса обычно изготавливают из стали, но применяются и другие материалы – чугун, латунь, алюминий, пластмассы. Стальные зубчатые колеса для повышения долговечности подвергают поверхностному упрочнению путем науглероживания и термообработки. Такая обработка обязательна для всех ответственных зубчатых передач, в частности автомобильных передач и дифференциалов. Зацепление зубчатых колес может быть цилиндрическим, коническим и гипоидным – когда оси зубчатых колес, входящих в зацепление друг с другом, параллельны, пересекаются или скрещиваются соответственно.

Цилиндрические зубчатые колеса.

Зубчатые колеса для параллельных валов называют цилиндрическими. Одно из двух входящих в зацепление зубчатых колес – передающее движение – является ведущим, другое – ведомым. Если одно из колес значительно меньше другого, оно называется шестерней. Если отношение частот вращения ведущего и ведомого колес равно единице, то оба зубчатых колеса имеют одинаковые размеры. Передаточное отношение равно отношению чисел зубьев двух колес. Например, шестерня с 10 зубьями вращается в 4 раза быстрее сцепленного с ней зубчатого колеса, имеющего 40 зубьев. Зубья могут быть расположены как на наружной, так и на внутренней поверхности колеса. При наружном зацеплении колеса вращаются в противоположных направлениях, при внутреннем – в одном.

Для преобразования вращения в линейное перемещение ведомое колесо заменяется зубчатой «рейкой» – это как бы зубчатое колесо бесконечно большого диаметра.

Многоступенчатая зубчатая передача.

Для передачи вращения между двумя валами, расположенными на значительном удалении друг от друга, может потребоваться более двух зубчатых колес. Промежуточные колеса изменяют направление вращения, если их число – четное. При нечетном же их числе направление вращения не изменяется.

Виды цилиндрических зубчатых колес.

Зубчатые колеса, зубья которых параллельны оси колеса, называются прямозубыми. Для увеличения контактной длины и числа зубьев, находящихся в зацеплении (что необходимо для передачи большего момента и более плавной работы на повышенных частотах вращения), применяют косозубые зубчатые колеса. Серьезным недостатком косозубых колес является осевое усилие, возникающее в контакте зацепленных зубьев. Для его устранения применяются шевронные зубчатые колеса с V-образными (угловыми) косыми зубьями.

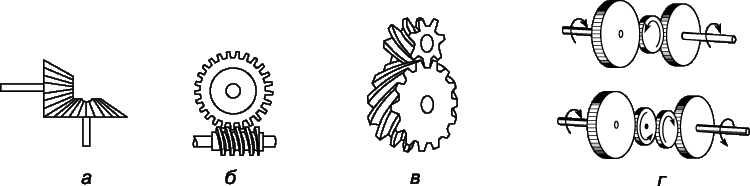

ЗУБЧАТЫЕ КОЛЕСА И ПЕРЕДАЧИ. а – ортогональная коническая передача с передаточным отношением 1; б – червячная передача; в – косозубые колеса; г – передача с прямозубыми (в том числе промежуточными) зубчатыми колесами.

Конические зубчатые колеса.

Оси конических колес зубчатой передачи составляют прямой угол, и их зубья обычно нарезаются по радиусам. Если зубья конических колес прямые, но идут не по радиусам, то они называются тангенциальными. Конические зубчатые передачи, оси колес которых не пересекаются, называются гипоидными. Их часто применяют в задних мостах автомобилей для понижения центра тяжести. В дифференциалах автомобилей применяются ортогональные зубчатые передачи с зубчатыми колесами одного диаметра. Спиральнозубые колеса подобны цилиндрическим, но их зубья нарезаются таким образом, что они передают вращение между взаимно перпендикулярными валами.

Червячные передачи.

Для увеличения передаточного отношения, получаемого с помощью цилиндрических прямозубых или конических колес, можно воспользоваться червячной передачей. «Червяк» такой передачи представляет собой винт, вращающий зубчатое колесо, ось которого перпендикулярна оси червяка. Преимущество червячной передачи – в экономии места, недостаток же – в потере мощности. См. также МАШИНЫ И МЕХАНИЗМЫ.

Литература

Зубчатые и червячные передачи. Л, 1974
