СВЕРХВЫСОКИХ ЧАСТОТ ДИАПАЗОН

СВЕРХВЫСОКИХ ЧАСТОТ ДИАПАЗОН, частотный диапазон электромагнитного излучения (100ё300 000 млн. герц), расположенный в спектре между ультравысокими телевизионными частотами и частотами дальней инфракрасной области. Этот частотный диапазон соответствует длинам волн от 30 см до 1 мм; поэтому его называют также диапазоном дециметровых и сантиметровых волн. В англоязычных странах он называется микроволновым диапазоном; имеется в виду, что длины волн очень малы по сравнению с длинами волн обычного радиовещания, имеющими порядок нескольких сотен метров.

Так как по длине волны излучение СВЧ-диапазона является промежуточным между световым излучением и обычными радиоволнами, оно обладает некоторыми свойствами и света, и радиоволн. Например, оно, как и свет, распространяется по прямой и перекрывается почти всеми твердыми объектами. Во многом аналогично свету оно фокусируется, распространяется в виде луча и отражается. Многие радиолокационные антенны и другие СВЧ-устройства представляют собой как бы увеличенные варианты оптических элементов типа зеркал и линз.

В то же время СВЧ-излучение сходно с радиоизлучением вещательных диапазонов в том отношении, что оно генерируется аналогичными методами. К СВЧ-излучению применима классическая теория радиоволн, и его можно использовать как средство связи, основываясь на тех же принципах. Но благодаря более высоким частотам оно дает более широкие возможности передачи информации, что позволяет повысить эффективность связи. Например, один СВЧ-луч может нести одновременно несколько сотен телефонных разговоров. Сходство СВЧ-излучения со светом и повышенная плотность переносимой им информации оказались очень полезны для радиолокационной и других областей техники.

ПРИМЕНЕНИЕ СВЧ-ИЗЛУЧЕНИЯ

Радиолокация.

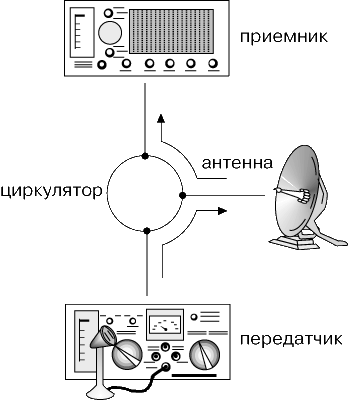

Волны дециметрово-сантиметрового диапазона оставались предметом чисто научного любопытства до начала Второй мировой войны, когда возникла настоятельная необходимость в новом и эффективном электронном средстве раннего обнаружения. Только тогда начались интенсивные исследования СВЧ-радиолокации, хотя принципиальная ее возможность была продемонстрирована еще в 1923 в Научно-исследовательской лаборатории ВМС США. Суть радиолокации в том, что в пространство испускаются короткие, интенсивные импульсы СВЧ-излучения, а затем регистрируется часть этого излучения, вернувшаяся от искомого удаленного объекта – морского судна или самолета. См. также РАДИОЛОКАЦИЯ.

Связь.

Радиоволны СВЧ-диапазона широко применяются в технике связи. Кроме различных радиосистем военного назначения, во всех странах мира имеются многочисленные коммерческие линии СВЧ-связи. Поскольку такие радиоволны не следуют за кривизной земной поверхности, а распространяются по прямой, эти линии связи, как правило, состоят из ретрансляционных станций, установленных на вершинах холмов или на радиобашнях с интервалами ок. 50 км. Параболические или рупорные антенны, смонтированные на башнях, принимают и передают дальше СВЧ-сигналы. На каждой станции перед ретрансляцией сигнал усиливается электронным усилителем. Поскольку СВЧ-излучение допускает узконаправленные прием и передачу, для передачи не требуется больших затрат электроэнергии.

Хотя система башен, антенн, приемников и передатчиков может показаться весьма дорогостоящей, в конечном счете все это с лихвой окупается благодаря большой информационной емкости СВЧ-каналов связи. Города Соединенных Штатов соединены между собой сложной сетью более чем из 4000 ретрансляционных СВЧ-звеньев, образующих систему связи, которая простирается от одного океанского побережья до другого. Каналы этой сети способны пропускать тысячи телефонных разговоров и многочисленные телевизионные программы одновременно.

Спутники связи.

Система ретрансляционных радиобашен, необходимая для передачи СВЧ-излучения на большие расстояния, может быть построена, конечно, только на суше. Для межконтинентальной же связи требуется иной способ ретрансляции. Здесь на помощь приходят связные искусственные спутники Земли; выведенные на геостационарную орбиту, они могут выполнять функции ретрансляционных станций СВЧ-связи.

Электронное устройство, называемое активно-ретрансляционным ИСЗ, принимает, усиливает и ретранслирует СВЧ-сигналы, передаваемые наземными станциями. Первые экспериментальные ИСЗ такого типа («Телстар», «Релэй» и «Синком») успешно осуществляли уже в начале 1960-х годов ретрансляцию телевизионного вещания с одного континента на другой. На основе этого опыта были разработаны коммерческие спутники межконтинентальной и внутренней связи. Спутники последней межконтинентальной серии «Интелсат» были выведены в различные точки геостационарной орбиты таким образом, что зоны их охвата, перекрываясь, обеспечивают обслуживание абонентов во всем мире. Каждый спутник серии «Интелсат» последних модификаций предоставляет клиентам тысячи каналов высококачественной связи для одновременной передачи телефонных, телевизионных, факсимильных сигналов и цифровых данных.

Термообработка пищевых продуктов.

СВЧ-излучение применяется для термообработки пищевых продуктов в домашних условиях и в пищевой промышленности. Энергия, генерируемая мощными электронными лампами, может быть сконцентрирована в малом объеме для высокоэффективной тепловой обработки продуктов в т.н. микроволновых или СВЧ-печах, отличающихся чистотой, бесшумностью и компактностью. Такие устройства применяются на самолетных бортовых кухнях, в железнодорожных вагонах-ресторанах и торговых автоматах, где требуются быстрые подготовка продуктов и приготовление блюд. Промышленность выпускает также СВЧ-печи бытового назначения.

Научные исследования.

СВЧ-излучение сыграло важную роль в исследованиях электронных свойств твердых тел. Когда такое тело оказывается в магнитном поле, свободные электроны в нем начинают вращаться вокруг магнитных силовых линий в плоскости, перпендикулярной направлению магнитного поля. Частота вращения, называемая циклотронной, прямо пропорциональна напряженности магнитного поля и обратно пропорциональна эффективной массе электрона. (Эффективная масса определяет ускорение электрона под воздействием какой-либо силы в кристалле. Она отличается от массы свободного электрона, которой определяется ускорение электрона под действием какой-либо силы в вакууме. Различие обусловлено наличием сил притяжения и отталкивания, с которыми действуют на электрон в кристалле окружающие атомы и другие электроны.) Если на твердое тело, находящееся в магнитном поле, падает излучение СВЧ-диапазона, то это излучение сильно поглощается, когда его частота равна циклотронной частоте электрона. Данное явление называется циклотронным резонансом; оно позволяет измерить эффективную массу электрона. Такие измерения дали много ценной информации об электронных свойствах полупроводников, металлов и металлоидов.

Излучение СВЧ-диапазона играет важную роль также в исследованиях космического пространства. Астрономы многое узнали о нашей Галактике, исследуя излучение с длиной волны 21 см, испускаемое газообразным водородом в межзвездном пространстве. Теперь можно измерять скорость и определять направление движения рукавов Галактики, а также расположение и плотность областей газообразного водорода в космосе.

ИСТОЧНИКИ СВЧ-ИЗЛУЧЕНИЯ

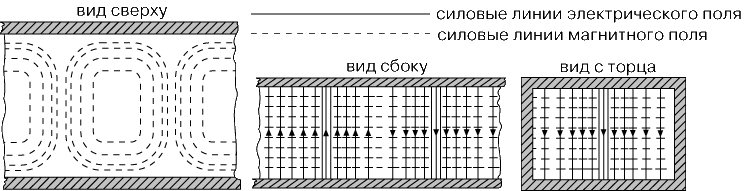

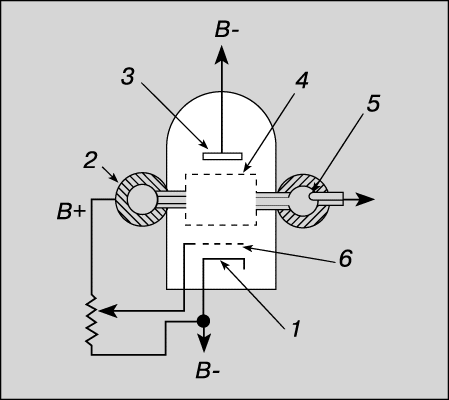

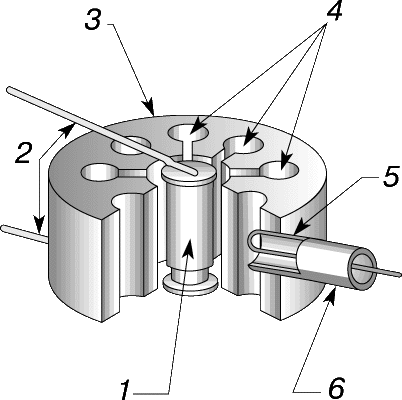

Быстрый прогресс в области СВЧ-техники в значительной мере связан с изобретением специальных электровакуумных приборов – магнетрона и клистрона, способных генерировать большие количества СВЧ-энергии. Генератор на обычном вакуумном триоде, используемый на низких частотах, в СВЧ-диапазоне оказывается весьма неэффективным.

Двумя главными недостатками триода как СВЧ-генератора являются конечное время пролета электрона и межэлектродная емкость. Первый связан с тем, что электрону требуется некоторое (хотя и малое) время, чтобы пролететь между электродами вакуумной лампы. За это время СВЧ-поле успевает изменить свое направление на обратное, так что и электрон вынужден повернуть обратно, не долетев до другого электрода. В результате электроны без всякой пользы колеблются внутри лампы, не отдавая свою энергию в колебательный контур внешней цепи.
