ТОРМОЗ

ТОРМОЗ, устройство для замедления или остановки движения. Тормоз действует, поглощая механическую энергию и затем рассеивая ее (обычно в форме теплоты). Тормоз может быть механическим или электрическим. Все механические тормоза – фрикционные; электрические могут быть гистерезисными, индукционными и феррожидкостными.

Механические тормоза.

В механическом тормозе энергия движения поглощается и преобразуется в теплоту в результате трения между двумя поверхностями, одна из которых движется, а другая неподвижна. Привод механического тормоза может быть рычажным, тросовым, электромагнитным, гидравлическим или пневматическим.

Основной тип механического тормоза – колодочный; в нем тормозные колодки прижимаются к тормозному барабану. Колодки могут воздействовать на барабан не снаружи, а изнутри, как в автомобильных тормозах, в том числе и с гидроусилением.

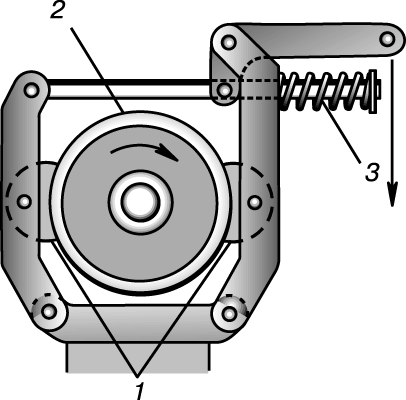

      КОЛОДОЧНЫЙ ТОРМОЗ. Тормозные колодки прижимаются к тормозному барабану, и силы трения замедляют его вращение, энергия которого при этом преобразуется в теплоту. 1 – тормозные колодки; 2 – тормозной барабан; 3 – пружина.            АВТОМОБИЛЬНЫЙ ТОРМОЗ с внутренним расположением колодок. При срабатывании гидроцилиндра его поршни прижимают тормозные колодки с накладками из фрикционного материала к поверхности тормозного барабана. 1 –тормозные колодки; 2 – тормозной барабан; 3 – фрикционная накладка; 4 – гидроцилиндр с двумя поршнями.

В колодочном тормозе с наружным или внутренним расположением колодок тормозящее действие обеспечивается силами трения, приложенными к поверхности тормозного барабана. В дисковом же тормозе, заменившем барабанный колодочный в самолетах и во многих автомобилях, силы трения прилагаются к поверхности тормозного диска. Дисковый тормоз обычно имеет гидравлический привод.

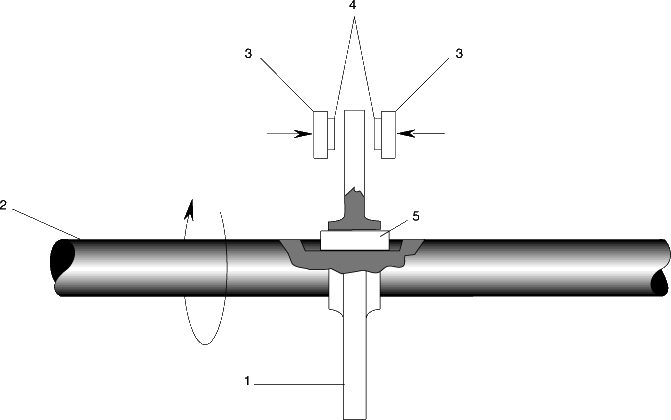

      ДИСКОВЫЙ ТОРМОЗ. Под действием двух поршней тормозные колодки с обеих сторон прижимаются к тормозному диску. 1 – тормозной диск; 2 – вал; 3 – поршни; 4 – тормозные колодки; 5 – шпонка.

Электрические тормоза.

В отличие от механического (фрикционного) тормоза в электрическом для торможения не используется механическое трение.
