ВЕНТИЛЯТОР

ВЕНТИЛЯТОР, приводимое двигателем устройство для создания потока воздуха или другого газа. Вентиляторы используются в системах кондиционирования, вентиляции и обогрева, создают воздушные потоки в паровых котлах, охлаждают двигатели внутреннего сгорания, создают тягу в пылесосах и системах охлаждения и осушки, применяются в системах пневмотранспорта. См. также ВОЗДУХ; КОТЕЛ ПАРОВОЙ; АВИАЦИОННАЯ СИЛОВАЯ УСТАНОВКА; БЫТОВАЯ ТЕХНИКА.

Также по теме:
ВОЗДУХ
ВОЗДУХ

Вентиляторы создают относительно невысокие избыточные давления, составляющие ок. 0,1 атм или меньше. Для создания более высоких давлений вместо вентиляторов используют воздуходувки и компрессоры.

Существуют два типа вентиляторов: а) центробежный и б) осевой, или воздушный винт. В центробежном вентиляторе (см. рисунок) воздух засасывается параллельно оси, а выбрасывается в радиальном направлении. В осевом вентиляторе воздух движется параллельно оси как перед винтом, так и за ним.

Так как создаваемое вентилятором избыточное давление мало, влиянием сжимаемости воздуха при его расчетах можно пренебречь. Поэтому теория проектирования и эксплуатации вентиляторов аналогична теории центробежного насоса (cм. НАСОСЫ).

Однако конструкции вентилятора и насоса радикально различаются, так как силовое воздействие воздуха на вентилятор приблизительно в 800 раз меньше сил, действующих на насос. Поскольку действующие на элементы конструкции вентилятора нагрузки малы, вентиляторы обычно изготавливают из тонких листов сортовой конструкционной стали с помощью сварки и клепки. Для соединения элементов используют болты и гайки. Лопатки центробежных вентиляторов могут быть трех типов: радиальные, отогнутые вперед и отогнутые назад; соответственно различаются и технические характеристики вентиляторов. Вентиляторы с отогнутыми назад лопатками допускают использование более высоких эксплуатационных скоростей вращения.

Осевые вентиляторы могут иметь различные конструкции втулки и кожуха, а также различаются формой и числом лопастей. В ряде случаев (например, у обычного комнатного вентилятора) кожух вообще отсутствует. Сечения лопастей винта могут быть спрофилированы по аналогии с аэродинамическими крыловыми профилями. В менее ответственных случаях они представляют собой плоские или изогнутые пластины. Лопасти изготавливают из дерева, пластмассы или подходящего листового металлического материала – алюминия, железа или стали. Теория и практика эксплуатации осевых вентиляторов такие же, как и для случая центробежных вентиляторов. Эффективность вентилятора оптимальна, если его двигатель работает с номинальным числом оборотов.

Воздуходувка – это вентилятор, создающий более высокий напор. Эксгаустер, в отличие от воздуходувки, используется для отсоса воздуха. Рабочий перепад давления для вентиляторов этих двух типов составляет от 0,1 до 0,35 атм.

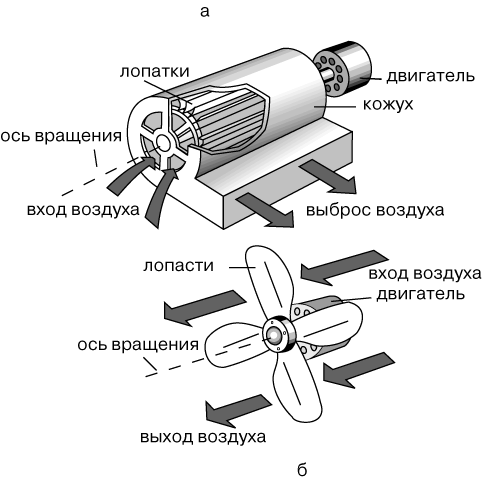

ЦЕНТРОБЕЖНЫЙ (а) И ОСЕВОЙ (б) ВЕНТИЛЯТОРЫ

Также по теме:
Технология и Промышленность

Литература:

Дурнов П.И. Насосы, вентиляторы, компрессоры. Киев, 1985
Калинушкин М.П. Насосы и вентиляторы. М., 1987
Кузьмин М.С., Овчинников П.А. Вытяжные и воздухораспределительные устройства. М., 1987
