СУДА НА ВОЗДУШНОЙ ПОДУШКЕ

Содержание статьи
  • Типы СВП.
  • Создание тяги и управление.
  • Трудности.

СУДА НА ВОЗДУШНОЙ ПОДУШКЕ, аппараты, поддерживающие себя над опорной (земной или водной) поверхностью с помощью воздушной подушки, создаваемой судовыми вентиляторами. В отличие от обычных судов и колесного транспорта суда на воздушной подушке (СВП) не имеют физического контакта с поверхностью, над которой движутся, а в отличие от летательных аппаратов они не могут подняться над этой поверхностью на высоту, превышающую некоторую часть их горизонтального размера.

Также по теме:
СУДА НА ПОДВОДНЫХ КРЫЛЬЯХ
СУДА НА ПОДВОДНЫХ КРЫЛЬЯХ

При заданных массе и скорости СВП требуется мощность в 3–4 раза больше, чем автомобилю; столько же они проигрывают и обычным судам. Однако для движения СВП требуется в 2–4 раза меньшая мощность, чем для полета самолетов или вертолетов. СВП находят применение в тех случаях, когда не может быть эффективно использован автомобильный, железнодорожный и обычный водный транспорт. СВП могут переправить десантные группы с большого десантного корабля на берег со скоростью, достигающей 60 узлов (100 км/ч). В отличие от обычных средств переправы СВП могут не останавливаться около берега, а пройти дальше и даже преодолеть 5%-й подъем или препятствие высотой до трети высоты юбки. Эти транспортные средства могут использоваться на мелководье, в засоренных и арктических водах, в условиях открытой местности. Идею движения на воздушной подушке впервые сформулировал шведский ученый Э.Сведенборг (1716). Ранее, чем в других странах, техникой СВП занялись в Австрии и России.

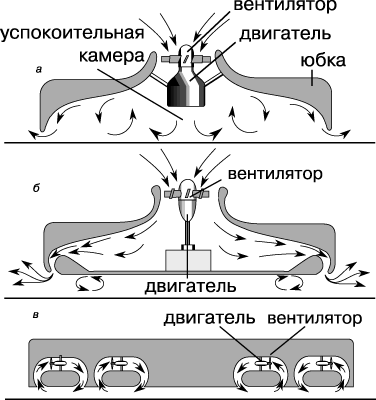

СВП приподнимается над опорной поверхностью благодаря воздушной области высокого давления, образуемой между его днищем и поверхностью. В аппарате камерного типа (а) под днищем имеется успокоительная камера, в которую центральным вентилятором подается воздух. В аппаратах соплощелевого типа (б) воздух подается через кольцевое сопло по периметру судна. В аппаратах многорядного соплового типа (в) имеются ряды кольцевых сопел, в которых циркулирует воздух, создающий поддерживающую подушку.

Типы СВП.

Также по теме:
СУДА РЕЧНОГО И ПРИБРЕЖНОГО ПЛАВАНИЯ
СУДА РЕЧНОГО И ПРИБРЕЖНОГО ПЛАВАНИЯ

На рисунке приведены схематические поперечные сечения трех типов СВП: камерного, соплощелевого и многорядного соплового. Во всех схемах между аппаратом и опорной поверхностью с помощью мощных турбореактивных двигателей и высоконапорных вентиляторов создается воздушная подушка. В простейшей из схем, камерной, под куполообразное днище (в успокоительную камеру) установленный по центру вентилятор подает воздух. В соплощелевой схеме подушка создается потоком воздуха из кольцевого сопла, образованного юбкой и центральной частью с плоским днищем. Воздушная завеса по периметру судна препятствует выходу воздуха из подушки. Один из вариантов соплощелевой схемы – схема с периметрической водяной завесой, пригодная для движения над водной поверхностью. В многорядной сопловой схеме подушка образуется рядами кольцевых рециркуляционных сопел с разными уровнями создаваемого давления. В последних двух случаях для создания подушки требуются менее мощные вентиляторы. Компания «Форд мотор» предложила создать СВП «Левапед», у которого воздушная подушка очень тонкая, как в своеобразном газовом подшипнике, и он может двигаться только над специальной гладкой поверхностью типа рельсового пути. Канадское отделение фирмы «Авро» разрабатывает СВП соплощелевого типа с настолько мощными вентиляторами, что он может подниматься и лететь как реактивный самолет.

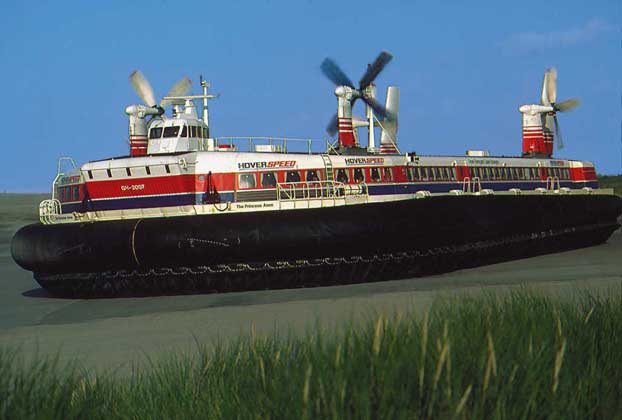

 IGDA/C. Sappa     СВП приближается к берегу.

Создание тяги и управление.

Поступательное движение СВП может обеспечиваться: 1) горизонтальными соплами, в которые поступает воздух от подъемных вентиляторов; 2) наклоном (дифферентом) судна в направлении движения так, чтобы возникла горизонтальная составляющая силы тяги; 3) установкой воздухозаборников подъемных вентиляторов в направлении движения таким образом, чтобы при всасывании воздуха также возникала нужная сила тяги; 4) обычными воздушными винтами. Иногда движущая сила создается комбинацией этих методов. Наиболее эффективно создание тяги с помощью воздушных винтов, однако вращающиеся винты на СВП представляют опасность и для пассажиров, и для команды.

Режим торможения СВП, как и поворот без бокового заноса, обеспечиваются поворотом потока тяговых устройств. Для улучшения путевой устойчивости ставят вертикальные стабилизаторы, как у самолетов. Высота подъема регулируется основными вентиляторами.

Трудности.

Основными проблемами СВП, которые нужно решить, являются: уменьшение мощности, затрачиваемой на висение; улучшение соотношения между высотой висения и размерами судна; совершенствование управления при движении. Для решения первой проблемы требуется подробный аэродинамический расчет конструкции и тщательное проектирование подъемных вентиляторов и внутренних воздуховодов. Для решения второй проблемы необходимо надежное знание полей течения между днищем и опорной поверхностью земли или воды. Для решения последней проблемы нужно оптимизировать интегральную аэродинамику СВП и его двигателя.

Также по теме:
Технология и ПромышленностьТранспорт и Связь

Литература:

Колызаев Б.А. и др. Справочник по проектированию судов с динамическим принципом поддержания. Л., 1980
Макливи Р. Суда на подводных крыльях и воздушной подушке. Л., 1981
Любимов В.И. и др. Суда на воздушной подушке: устройство и эксплуатация. М., 1984
Демешко Г.Ф. Проектирование судов. Амфибийные суда на воздушной подушке, кн. 1–2. СПб, 1992
