Также по теме

СМАЗКА

СМАЗКА, смазочный материал, а также нанесение и действие смазочного материала, уменьшающего силу трения между движущимися частями механизмов и их изнашивание. Смазочные материалы попутно могут выполнять также функции охлаждения, защиты от коррозии, уплотнения зазоров и очистки поверхностей.

ВИДЫ ТРЕНИЯ

При исследовании явления трения между двумя твердыми телами различают три основных вида трения: сухое, граничное и жидкостное.

Сухое трение.

Сухое трение проявляется при взаимном относительном движении двух очищенных и высушенных твердых тел, находящихся в естественном контакте друг с другом. Под «естественным контактом» понимается непосредственное и тесное соприкосновение тел, возможное при минимальной загрязненности их поверхностей. Для выявления сухого трения сначала путем обработки с применением моющих средств и растворителей удаляют все масляные загрязнения. Затем наждачной бумагой наименьшей зернистости снимают немасляные загрязнения. После прополаскивания в дважды перегнанном спирте или эфире образцы высушиваются в инертной атмосфере или чистом воздухе. Считается, что очищенные и высушенные таким образом поверхности отвечают условиям сухого трения.

Основополагающим является понятие статического коэффициента сухого трения (коэффициента трения покоя). Этот коэффициент f дается выражением

где F – максимальная сила трения в момент трогания (рубежная сила статического трения), а N – сила нормального давления на поверхности их контакта (т.н. нормальная сила).

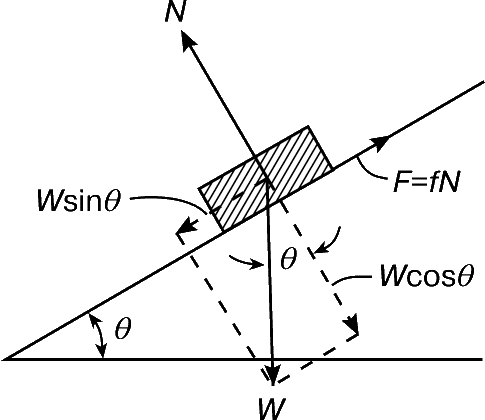

На рис. 1 представлена схема определения статического коэффициента трения методом скольжения образца по наклонной плоскости. Угол q наклона плоскости постепенно увеличивают до тех пор, пока образец не начнет скользить вниз. Вектор W веса образца на схеме разложен на две составляющие – перпендикулярную и параллельную плоскости скольжения. Составляющая , перпендикулярная плоскости, равна нормальной силе N, c которой плоскость действует на образец, и направлена противоположно ей. Составляющая, параллельная плоскости, тянет образец в направлении наклона плоскости, но ей противостоит сила трения F, которая, пока тело не движется, в соответствии с третьим законом механики принимает значения, равные . Когда угол наклона плоскости, увеличиваясь, достигает значения, при котором величина равна рубежной силе статического трения, образец начинает двигаться. При этом значении угла выполняется равенство

W sinq * = fW cosq *,

откуда f = tgq *, где q * – угол, при котором начинается скольжение (угол трогания).

      Рис. 1. КОЭФФИЦИЕНТ ТРЕНИЯ между плоским образцом и наклонной плоскостью (определение).

Граничное трение.

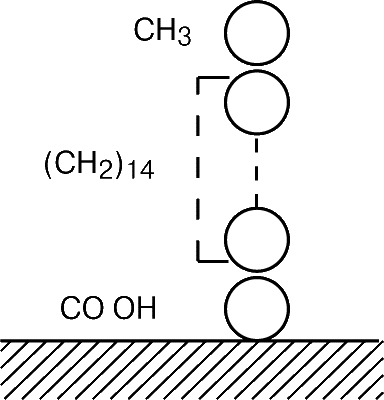

Образец для исследования граничного трения подготавливается так же, как и в случае сухого трения. Однако после очистки и сушки на его поверхность наносят тонкую пленку чистого смазочного материала известной молекулярной структуры с известными физико-химическими свойствами. Самой тонкой пленкой применительно к смазке является пленка толщиной в одну молекулу. Поэтому лабораторные исследования граничного трения обычно проводятся с телами, трущиеся поверхности которых покрыты мономолекулярным слоем смазки.

Толщина пленки определяется в первую очередь общей формой поверхности и ее шероховатостью. Даже самые совершенные из существующих методов механической обработки не дают абсолютно ровной и гладкой поверхности. На практике вес образца, лежащего на плоскости, не распределяется равномерно по всей площади основания образца, а передается и воспринимается многочисленными отдельными микровыступами, имеющимися на обеих поверхностях. Как показал эксперимент, истинная площадь контакта может быть в тысячу раз меньше площади основания образца.

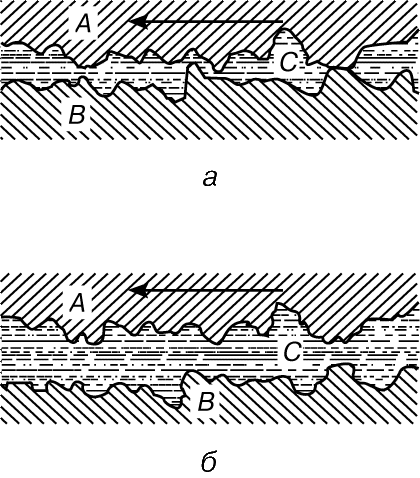

Очевидно, что смазочная пленка (между исследуемым образцом и плоскостью), толщина которой несколько больше максимальной высоты выступов, будет полностью разделять две трущиеся поверхности. В случае поверхностей, обработанных по высшему классу чистоты, это условие выполняется при толщине пленки порядка 50–70 мкм, и тогда контактная пара ведет себя в соответствии с законами гидродинамики (см. ниже «Жидкостное трение»). Однако в режиме граничного трения смазочная пленка слишком тонка, чтобы она могла обеспечить полное разделение трущихся поверхностей. Самые высокие выступы обеих поверхностей при движении задевают друг за друга. При этом локальное контактное давление может быть столь большим, что возможна деформация материала. Интенсивность выделения энергии на микроучастках деформации нередко бывает такой, что происходят высокотемпературные вспышки частиц материала.

Износ.

В режиме сухого или граничного трения противолежащие выступы контактирующих поверхностей трутся друг о друга и изнашиваются. По степени и характеру фрикционный износ может варьироваться в широких пределах от желательного (специальная операция тонкого полирования – притирки – в контролируемых условиях) до истирания, заедания и разрушения.

Если пока не учитывать влияния химического состава смазочного материала, то можно представить себе несколько упрощенный механизм износа контактной пары, работающей в условиях граничного трения. В точках локального контакта возникают напряжения сдвига, превышающие предел упругости, а температура материала повышается. Происходит срыв материала с верхушек выступов, а из-за своей ограниченной подвижности соседние молекулы смазки не успевают закрыть обнажившиеся участки контактной поверхности; они остаются чистыми и химически активными. В результате образуются и при дальнейшем движении тут же разрушаются многочисленные мостики микросварки двух соприкасающихся поверхностей. При этом механическая энергия движения преобразуется в тепловую с повышением температуры поверхности. Разрыв мостиков микросварки дополнительно приводит к локальному резкому и значительному повышению температуры. В результате начинается химическое разложение смазки с образованием окислов, карбидов и смолистых отложений и медленно, но неуклонно снижается качество смазки. Ухудшение состояния поверхностей трения ускоряется из-за абразивного действия множества оторвавшихся частичек материала контактной пары. Все эти эффекты приводят к общему усилению трения, увеличению энергетических затрат и интенсификации износа.

Очевидно, что работа машин и механизмов в условиях граничного трения крайне нежелательна по двум причинам: из-за потерь энергии и из-за риска отказа трущихся элементов вследствие неизбежного их изнашивания. Для эффективной работы системы (с небольшим трением и без износа) необходимо, чтобы трущиеся элементы были всегда и полностью разделены слоем смазки при их движении и полностью разделены в период отсутствия движения.
