РАДИО И ТЕЛЕВИДЕНИЕ

РАДИО И ТЕЛЕВИДЕНИЕ, передача и прием аудио- и видеоинформации с помощью электромагнитных волн. В статье дан краткий обзор состояния вещания и приема.

Электромагнитные волны, используемые для радио- и телевещания, модулируются сигналами передаваемых программ. При радиовещании эти сигналы состоят из звуков, а при телевещании – из звуков и изображений. Радиостанции по методу модуляции обычно делят на АМ и ЧМ, но тип передаваемого программного материала от метода модуляции не зависит.

Большинство вещательных передач рассчитано на широкие массы населения в конкретной зоне обслуживания страны, где расположена передающая станция; другие станции обеспечивают вещание через государственные границы. Станции, предназначенные для международного вещания, обычно размещают в приграничных зонах; они вещают на высоких уровнях мощности или с ретрансляцией через спутник. См. СПУТНИК СВЯЗИ.

Некоторые телевизионные программы предназначаются только для подписавшихся на них абонентов. Подобные программы передаются по кабельным сетям или по наземным линиям микроволнового диапазона, а также с использованием кодирования; такое вещание называют адресным. См. СВЕРХВЫСОКИХ ЧАСТОТ ДИАПАЗОН.

Упомянутые выше системы вещания являются односторонними; в них не предусмотрены возможности для того, чтобы слушатель или зритель мог сообщить свое мнение. Большинство систем радиосвязи, напротив, относятся к числу двусторонних, т.е. рассчитаны на обмен сообщениями. См. РАЦИЯ ДЛЯ ПЕРСОНАЛЬНОЙ И СЛУЖЕБНОЙ РАДИОСВЯЗИ.

Частотный спектр вещания.

В соответствии с международными соглашениями для наземного вещания выделено несколько частотных диапазонов. Их распределение показано на рис. 1.

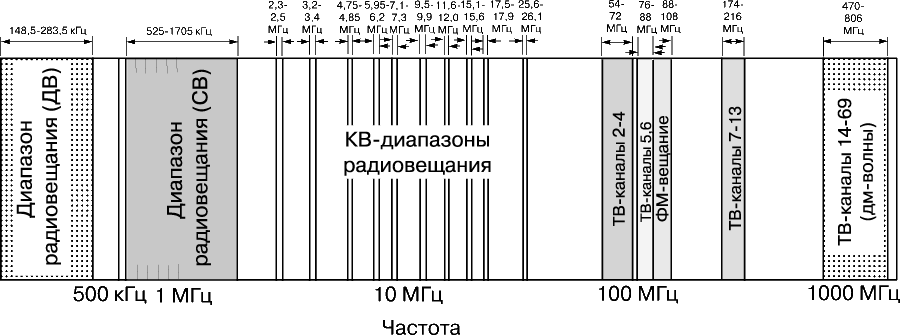

      Рис. 1. СПЕКТР ЧАСТОТ, используемых в наземном вещании.

СОГЛАШЕНИЯ И ДОГОВОРА

Международный союз электросвязи ITU разделил земную поверхность на три географических региона (Регион 1 – Европа и Африка; Регион 2 – Новый Свет и Регион 3 – Азия и Австралия). Соглашения, действующие внутри каждого из регионов, касаются распределения и применений частотных полос. Существуют также двусторонние и многосторонние соглашения между соседними странами. Для обсуждения договоров и соглашений периодически проводятся радиоконференции. К числу задач, обычно включаемых в программу радиоконференций, относятся совершенствование распределения спектра частот, выделение частот для нужд новых или усовершенствованных технологий и предоставление услуг. Техническими критериями определяются уровни сигналов, качество и области охвата, а также защита от чрезмерных помех. Процедуры заблаговременного уведомления облегчают процесс гармоничного развития вещания в регионах. При проведении переговоров важное значение обычно имеют политические, военные и коммерческие факторы из-за существующей конкурентной борьбы за частотный спектр, рынки сбыта и т.п.

Географическая зона обслуживания, которая выносится на обсуждение, определяется диапазоном рассматриваемых частот, услугами и расстояниями. Так, например, при обсуждении соглашения по спутниковой связи необходимо участие всех заинтересованных стран мира, тогда как для принятия соглашений о наземном ЧМ- или телевизионном вещании достаточно бывает участия соседних стран. Каждая страна регламентирует внутреннее вещание в соответствии со своими законами и установлениями.

АМ-вещание.

Вещание с амплитудной модуляцией в Регионе 2 осуществляется в соответствии с соглашением о вещании на средних волнах в Новом Свете. По этому соглашению АМ-диапазон лежит между 525 и 1705 кГц, а расстояние между каналами составляет 10 кГц. Передачи на частотах 530 кГц (выделенные для класса C) ограничены в ночное время уровнем мощности 0,25 кВт, а в дневное – уровнем 1 кВт, чтобы защитить от помех частоту 500 кГц, используемую для передачи международных сигналов бедствия на море. На частотах выше 1600 кГц работает незначительное число станций, что отчасти объясняется тем, что многие приемники не предназначены для работы на таких частотах. Кроме того, большинство вещательных компаний неохотно использует этот участок диапазона из-за присущих ему плохих характеристик распространения.

В Регионе 1 минимальное разнесение каналов по частоте обычно составляет 9 кГц.

Короткие волны.

С окончанием холодной войны в 1990–1991 прекратилось глушение передач, направленных на территории бывшего Советского Союза. Эта перемена уменьшила потребность в выделении дополнительных частотных полос и в частой смене частот, на которых работали радио «Би-Би-Си», «Свободная Европа», «Голос Америки», «Немецкая волна» и другие станции.

ЧМ-радиовещание.

Разнесение каналов в Северной Америке составляет 200 кГц, в Европе 150 кГц. Эффективные мощности излучения обычно много меньше 100 кВт.

Во многих странах действуют нелегальные радиостанции. В Италии, чтобы провести лицензирование и регламентировать работу таких станций, власти выделили много ЧМ-каналов по запросам, что привело к увеличению помех.

Телевещание в метровом и дециметровом диапазонах.

Разнос каналов в этих диапазонах составляет 6 МГц. В Северной Америке цветное телевидение модулируется в соответствии со стандартами NTSC. В большей части стран Региона 1 применяется система PAL. На территории стран СНГ используется SECAM, а в Японии – NTSC. Эти три системы несовместимы; основные различия между ними связаны с процессами модуляции, применяемыми для кодирования и передачи информации о цветности. В настоящее время международными соглашениями предусматривается использование стандартных методов конвертирования.

РАСПРОСТРАНЕНИЕ СИГНАЛОВ

АМ.

Сигналы диапазона средних волн распространяются в дневное и ночное время земной (поверхностной) волной, а ночью – также и ионосферной (пространственной) волной.

Токи, создаваемые горизонтально распространяющимся излучением (поверхностной волной), обычно проникают на глубину до 15 м ниже поверхности земли на частоте 530 кГц и на 1,5 м на частоте 1700 кГц. Если бы верхний слой почвы был идеальным проводником, то затухание сигнала независимо от его частоты было пропорционально пройденному им расстоянию. Морская вода и плодородные земли степей дают близкое к этому затухание сигналов, но вообще земля никогда не ведет себя как идеальный проводник. Затухание увеличивается с частотой и, как правило, на частоте 1700 кГц намного больше, чем на 530 кГц.

Электропроводность измеряется в ммо/м (мОм-1Чм-1) или в миллисименс/м (мСм/м). Электропроводность, равная 1 ммо/м, считается низкой, 6 ммо/м – средней, а 40 ммо/м – высокой.

При приеме ионосферной волны (в вечерние, ночные и утренние часы) радиоволны вещательного диапазона отражаются по направлению к Земле нестабильным ионизованным слоем E, находящимся на высоте около 100 км над поверхностью Земли. Изменения в условиях отражения вызывают флуктуации, или замирания, меняющиеся во времени. Отраженные пространственные волны возвращаются к Земле на удалении от передатчика 80–1600 км. Однако дальность их распространения может превышать несколько тысяч километров из-за многократных отражений от земли и ионосферы. Сильные замирания возникают, когда сигналы поверхностной и пространственной волн, принимаемые одновременно, сравнимы по амплитуде, но противоположны по фазе, в результате чего происходит их частичное или полное взаимогашение. Этот эффект иллюстрирует рис. 2.

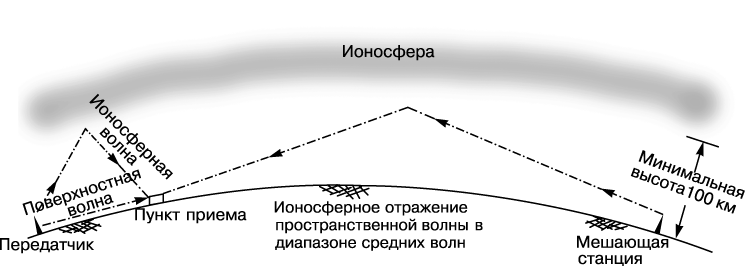

      Рис. 2. ИОНОСФЕРНЫЕ ОТРАЖЕНИЯ ПРОСТРАНСТВЕННОЙ ВОЛНЫ диапазона средних волн. Показано однократное отражение; в ночное время обычно происходит дальнее распространение.
